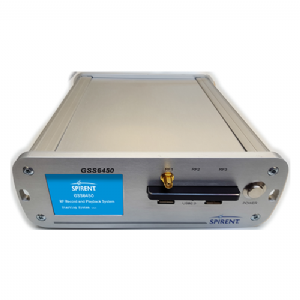

GSS6450 GNSS 记录与回放

GSS6450 GNSS 记录与回放

产品型号:
GSS6450
生产厂商:
SPIRENT
分享:

产品特征

 GSS6450 GNSS 记录与回放(Multiple Constellation Record Playback System (RPS) ,以下简称 RPS) 为捕获真实世界的 GNSS 信号并在实验室中重放提供了一 个简单、高效的解决方案。具有供同时进行记录和回放的产品选项,同时也提供仅具有回放(REPLAY)功能 的产品选项。 应用领域包括汽车、导航、航天、国防及测绘等。







产品功能

GSS6450 GNSS 记录与回放
记录功能:
 - 录 4 个 GNSS 信号(GPS/GLONASS/BEIDOU/GALILEO/QZSS) 频率:L1,L2,L5,B3 - 便携、电池供电 - 简单的一键记录功能 - 1 .5 小时内部电池供电 - 4,8,或 16 -bit I & Q 比特深度,以提高信 号真实性 - 车载电源适配器(车充) - 1TB 或 2TB 内置硬盘,( 1 或 2TB 移动硬 盘)或 8TB 外部硬盘(可选)
- OCXO 提供稳定及低相位噪声 - 支持窄带(10 MHz) 和宽带(30 MHz 或 50MHz) 配置 - 内置 GNSS 接收机
- 1TB 硬盘最长可支持 25 小时的记录时间 - 可存储与GNSS信号同步或异步的外部数据。

回放功能:
- 可通过前面板或网络控制(内置 server)回放 - 可控制回放内置硬盘或移动硬盘中内容
- OCXO 有助提供更好稳定性及相位噪声 - 信号衰减 (31dB, 1dB 步进)
- 独立通道信号衰减 ( 31 dB, 1 dB 步进) - 可对多个文件进行自动回放
- 支持脚本控制 - 可从记录文件的任一点开始播放 - 同步数据回放
- 3.3V 或 5V 电压 GNSS 天线支持

信号支持: 
同时记录/回放 4 个频点 RF 信号 
GPS\SBAS, GLONASS, Galileo , Beidou 及区域信号 
GPS L1 (C \A,L1c, P and M code)   GPS L2c, P(Y) and M,  GPS L5, signals   
GLONASS  L1(C/A,P), L2 C/A,P , L3   
Galileo E1(B and C), E5a , E5b, E5ab   
Beidou B1, B2, B3   
QZSS L1(C/A,SAIF,L1c) L2c,L5   
SBAS(WAAS,EGNOS,MSASA,GAGAN)

带宽
10 MHz (Narrow) 针对 L1 (B1) 信号
30 MHz (Medium)
50MHz (Wide)
比特深度(bit depth)(I&Q)  4bits  8bits  16bits
(注:请根据需要记录回放的信号要求,需选择相应的产品型号)

GSS6450 GNSS 记录与回放系统操作模式:
GSS6450 在操作模式上非常灵活,具体如下: 
利用前面板 
利用键盘、鼠标、显示器
通过 WEB 浏览器访问内置的 WEB 服务器  
利用 VNC 远程控制 
利用脚本  从 PC,PAD,或手机上无线访问

典型应用: GSS6450 RPS 的采用可以让您记录真实的 GNSS 信号(包括真实环境下的衰落、多径及干 扰等效应),并在实验室中频繁的重放,而无需回到现场。这将大大的节省您的时间及金钱。 .
其典型应用包括:
 ◊ 软件及硬件测试 ◊ 重复性测试
 ◊ 工厂测试 ◊ 性能分析 Performance analysis
 ◊ 系统验证 System trials o 应用测试 Application test
 ◊ A- GPS 验证 ◊ 电离层及干扰监控 Ionospheric and interference monitoring
 ◊ 算法研究 o 定位 o 多径 o 灵敏度 Sensitivity

GSS6450 GNSS 记录与回放 所支持的 GNSS 星座及频率

序号

中心频率

星座支持

带宽

1

1176.45

GPS L5

Galileo E5a QZSS L5 SBAS L5

30

2

1227.6

GPS L2 (L2c, P(Y) and M) QZSS L2c

30

3

1246

GLONASS L2 (C/A and P)

30

4

1591.788

GPS L1 (C/A, P(Y), L1c and M)

Galileo E1 (B and C, with CBOC) QZSS L1 (C/A, SAIF,

L1c with TMBOC)

SBAS L1 (WAAS, EGNOS, MSAS, GAGAN)

GLONASS L1 (C/A and P)

50

5

1233.738

GPS L2 (L2c, P(Y) and M) QZSS L2c

GLONASS L2 (C/A and P)

50

6

1561.098

Beidou B1

10 或 30

7

1575.42

GPS L1 (C/A, L1c – BOC(1,1) only)

Galileo E1 (B and C, BOC(1,1) only) QZSS L1 (C/A, SAIF,

L1c – BOC(1,1) only)

SBAS L1 (WAAS, EGNOS, MSAS, GAGAN)

10





GPS L1 (C/A, P(Y), L1c and M)

Galileo E1 (B and C, with CBOC) QZSS L1 (C/A, SAIF,

L1c with TMBOC)

SBAS  L1   (WAAS,   EGNOS,  MSAS,

30
