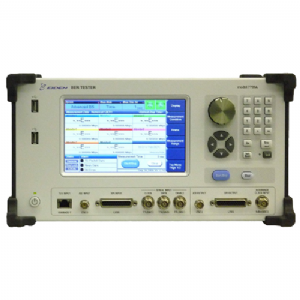

产品特征

概要

  本设备是测试输入的TS信号误码率的测试仪。具有产生测试用伪随机码的发送部,与具有空包滤除功能的计测误码率的接收部两大功能部分。它是由不需要外接主计算机(PC等)的单机构成的。

具有TS以及TEST两种测试模式。使用TS模式,可以由输入的各种数字广播的TS信号测得误码率。使用TEST模式,可用伪随机信号进行通用的误码率测试。

特点

  ・计测码率最大为210Mbps。

・结合营电的OFDM调制器,使用内置的PRBS数据模块,可测量基于MPEG地面广播的误差率。

・具有产生测试用伪随机信号的发送部(Transmit)与计测误码率的接收部(Receive)两大功能部分。

・可以输出基于MPEG的传输流(TS)和测量PRBS数据(TEST)。

・可以测量误包率 (PER)。

・可以测量 误秒率 (ESR)。

・具有空包滤除功能。.

・可通过GP-IB接口和 网络接口远程控制该设备。

・优质的7英寸彩色触摸屏,给您提供更快捷方便的操作体验。

基本参数

主机尺寸:350 (W) x 180 (H) x 230 (D) mm

重量:约6 kg

附件:电源线(包含三相转两相转换头)

      说明书

      测试报告

电源要求:交流110V到240V(50/60Hz)

功耗:小于50VA

使用环境:5到40°C

 设备接口

发送接口





ASI 输出

BNC-R

(75欧)

1 路

10-kbit/s to 210-Mbit/s

SPI输出

D-Sub 25pin (F)

(LVDS)

1 路

1.25-kbyte/s to 26.25-Mbyte/s

时钟参考输出

BNC-R

(TTL/50欧)

1 路

10-kHz to 100-MHz (Bit) or

1.25-kHz to 26.25-MHz (Byte)

接收接口





ASI 输入

BNC-R

(75欧)

1 路

10-kbit/s to 210-Mbit/s

SPI 输入

D-Sub 25pin(F)

(LVDS)

1路

1.25-kbyte/s to 26.25-Mbyte/s

串行输入

时钟、数据、使能

BNC-R

(50欧)

各1路

10-kbit/s to 100-Mbit/s

远控接口





GP-IB

IEEE488

1路

网络

RJ-45

(10Base-T/100Base-TX)

1 路

其他接口





USB2.0

Type A

2 路

信号类型





SYNC+PRBS

MPEG TS Packet Type

HEADER+PRBS

MPEG TS Packet Type

HEADER+CONSTANT

MPEG TS Packet Type

可连接营电OFDM调制器

CONTINUANCE

PRBS

PRBS23: 223-1 (ITU-T0.151)

PRBS15: 215-1 (ITU-T0.151)

Word Patten

16 Bit Data (0000-FFFF(Hex))



产品功能

测量界面截图

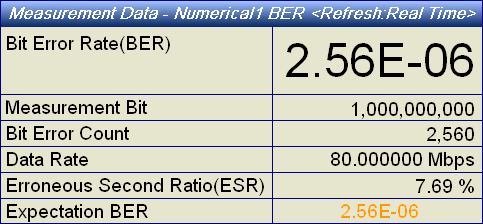

(1)BER测量


(2)PER测量

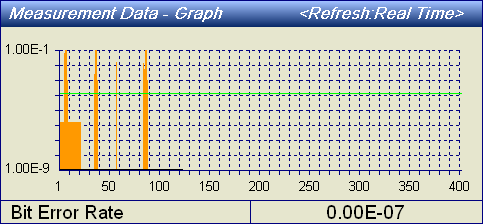

(3)指示图

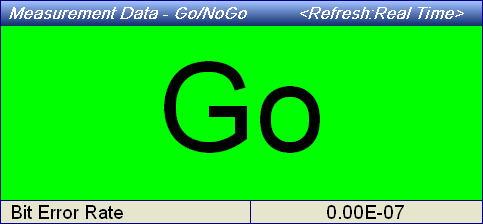

(4)阀值判断

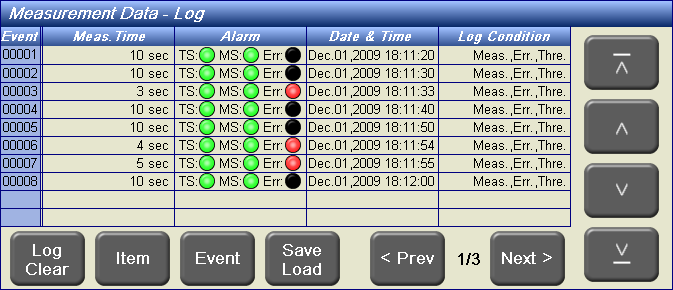

(5)日志显示
