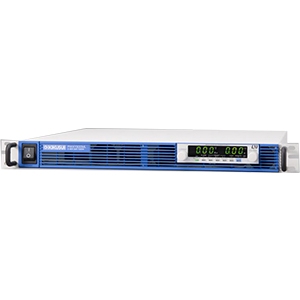

PWX系列薄型开关电源

• 额定输出功率: 750W/1500W
• 额定输出电压: 30V/80V
• 输出形式为可进行广范围的电压、电流设定组合的恒功率型(3倍比)
• 搭载有功率因数改善电路:0.99(100V输入时),0.97(200V输入时)※TYP值
• 对应国际通用的输入电源电压(85V〜265V)
• 标配LAN (LXI对应) / USB / RS-232C通信接口
• VMCB（假想多通道总线）功能提高了多频运用的效率化
• 仿真设定、指令语言设定功能
• 可以提高机架实装效率的高度1U薄型、轻量设计
• 单控并联运转功能(同一机种最大4台)
• 单纯串联运行功能(同一机种2台)
• 外部模拟信号控制（通过电压、电阻进行输出控制、通过接点信号进行ON/OFF切换）
• 模拟监控器信号输出(输出电压,电流和工作模式的监控)
• 装置有过电压保护、过电流保护、过热保护等各种丰富的保护机能
• 记忆功能(电压/电流/OVP,OCP,UVL的各种设定共可储存3组)
• 遥感功能
• 可对"breeder circuit"分泄回路(sink)的ON、OFF进行控制(可防止电池的过放电)
• CV、CC优先启动功能(防止输出开启时的过冲)

• 标配LAN×VMCB (假想多通道总线)功能支持网络型远程 控制与监控
  WX系列标配LAN、USB、RS-232C作为通信接口。并且，如同时使用可将多个PWX系列进行假想工作组化来进行管理的“VMCB(假想多通道总线)”功能*1 ，则不仅可以实行1对N，还可以高效实行N对M且大规模的网络型远程控制与监控。尤其是LAN可对应LXI(LAN eXtention for Instrumentation)，可以使用个人电脑、智能手机、平板电脑等的网络浏览器对嵌入PWX系列的网络服务器进行访问，从而对电源进行控制与监控。另外，如果使用另售的时序创建软件SD013-PWX (Wavy for PWX)，则不仅能够指定通道(个别)设置连接到VMCB上的PWX系列，还可以利用global命令进行批量控制*2 。可以同时进行多台设备的输出ON/OFF切换，以及输出电压、电流值操作。

  *1：关于PWX750ML，计划在固件版本Ver.2.0以上的版本中开通此功能。
  *2：仅在Wavy for PWX的“直接控制”时有效。且global命令在VXI-11/HiSLIP/SCPI-RAW的控制中也可以使用。

  LAN接口与VMCB组成的基本结构(例)
  使用集线器将个人电脑和PWX系列连接到LAN，如下图所示对欲进行假想工作组化的PWX系列进行设置。并且，假想工作组设置数量最大为255个，每个工作组的最大构成数量为31台，工作组内的机型不必统一。

• 使用嵌入WEB服务器实现轻松访问
  可以使用个人电脑、智能手机、平板电脑等的WEB浏览器访问嵌入PWX系列的网络服务器，进行电源控制与监控。

• 工作领域: 3倍比”恒功率型
  工作领域为可以进行广范围电压电流设定组合的“3倍比”恒功率型。例如额定输出功率1500W，ML(PWX1500MLF)机型，可以从80V-18.75A到26.8V-56A之间无间隙动作。

• 应用软件
  时序创建软件　SD013-PWX(Wavy for PWX)
  用于帮助电源的自动测验、执行的软件。也可使用鼠标描绘＆和表格的计算来编辑波形。

  SD013-PWX(Wavy for PWX)是支援KIKUSUI电源,负载的时序作成,执行的软件。SD013-PWX是为即使没有任何编程知识的人也能凭直感使用电脑轻松随意的绘制时序控制模式图形而开发的。对电压、电流的监视，记录等，象使用遥控器一样来操控电源。
