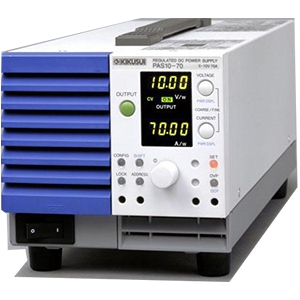

PAS系列小型开关电源

PAS系列小型开关电源

产品型号：
PAS10/20/40/60...
生产厂商：
KIKUSUI
分享：

产品特征

  • 搭载有功率因素改善电路（提高效率75％（代表值）／功率因素0.98）
  • 采用在前面百叶窗上配以鲜艳蓝色的全新设计
  • 单一控制并联／串联运行
  • 全面支持24V、48V边缘试验的40V系列、80V系列型号
  • 可以用4位数高分辨率仪表（500V型号的电流显示单位为“mA”）显示功率（W）
  • 支持TP-BUS（数字通信功能）
  • 采用前面进气口方式
  • AC输入支持通用规格（无100V〜240V切换）
  • 最大输出电压备有10V／20V／40V／60V／80V／160V／320V／500V共8个系统，3个类型中全面包含24种机型

阵容

型号规格
PAS10-35 0 〜 10V/0 〜 35A
PAS10-70 0 〜 10V/0 〜 70A
PAS10-105 0 〜 10V/0 〜 105A

PAS20-18 0 〜 20V/0 〜 18A
PAS20-36 0 〜 20V/0 〜 36A
PAS20-54 0 〜 20V/0 〜 54A
PAS40-9 0 〜 40V/0 〜 9A
PAS40-18 0 〜 40V/0 〜 18A
PAS40-27 0 〜 40V/0 〜 27A
PAS60-6 0 〜 60V/0 〜 6A
PAS60-12 0 〜 60V/0 〜 12A
PAS60-18 0 〜 60V/0 〜 18A
PAS80-9 0 〜 80V/0 〜 9A
PAS80-4.5 0 〜 80V/0 〜 4.5A
PAS80-13.5 0 〜 80V/0 〜 13.5A
PAS160-2 0 〜 160V/0 〜 2A
PAS160-4 0 〜 160V/0 〜 4A
PAS160-6 0 〜 160V/0 〜 6A
PAS320-1 0 〜 320V/0 〜 1A
PAS320-2 0 〜 320V/0 〜 2A
PAS320-3 0 〜 320V/0 〜 3A
PAS500-0.6 0 〜 500V/0 〜 0.6A
PAS500-1.2 0 〜 500V/0 〜 1.2A

PAS500-1.8 0 〜 500V/0 〜 1.8A

选购件 (关联产品)


 PIA4830
电源控制器
此数字控制专用型号而准备的扩展单元. 该系列具备GPIB、RS-232C. 是带有我公司数字远程控制的直流电源（PAS系列等），即可通过TP-BUS直接连接起来，进行数字控制.


 PIA4850
电源控制器
PIA4850是利用USB来控制本公司制造的装配了TP-BUS的直流电源(PAS,PWR...)的电源控制器。支持USB2.0。支持Windows Vista/XP/2000。 由于使用BUS电源工作，不需要AC变压器。可对输出值进行读回、对状态进行监控。


 Wavy for PAS&PWR
编制程控软件
PAS,PWR系列(+PIA4830/4850)用编制程控软件


 ET-11
PAS系列用选购件
这是带有磁体的,可以安装到PAS系列主体等上的接线盒。最大额定输出：30A（600V以下）, 尺寸／质量：约124W×34H×100Dmm／约700g电缆长度：约60cm


 OP01-PAS
PAS/PWR系列用选购件
PAS/PWR系列用附属套件（PIN&GND）、外部控制时，可将其连接于背面板的J1连接器上使用. 【内容】26针连接器、半封盖、销杆×10、接地电缆

KRA3
机柜适配器
机柜适配器（英制尺寸）*对应机种: PWR, PAS, PMR, PMP, PAK-A, PMC, PMC-A, PCR500M, PLZ-4W/4WL/4WH, PLZ-3W/3WH, PIA4800

KRA150
机柜适配器
机柜适配器（米制尺寸）*对应机种:PWR, PAS, PMR, PMP, PAK-A, PMC, PMC-A, PCR500M, PLZ-4W/4WL/4WH, PLZ-3W/3WH, PIA4800

KBP3-2
备用面板
KRA3 和150用备用面板,横宽:1/2

KBP3-3
备用面板
KRA3 和150用备用面板,横宽:1/3

KBP3-6
备用面板
KRA3 和150用备用面板,横宽:1/6

产品功能

PAS系列改进了kikusui过去产品PAK-A系列，是更加进化的高功能输出可变型开关电源。该系列采用高效开关电路，产品尺寸虽然与以往产品（PAK-A系列）相同，但其上安装有适合时代要求的功率改善电路。
通过通信功能的标准搭载，即可以较低的成本轻易地构建起从小规模（1台）到大规模（合用GPIB最多达448台）的电源系统。该系列最长可将控制器与电源的间隔延长到200m（见概念图），所以还可以构建起这样的系统：由办公室的电脑和电源控制器PIA4800系列对工厂的电源装置进行控制。
