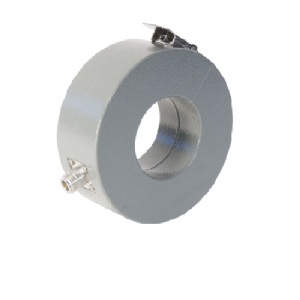

FCC F-40-5电流监测探头

FCC F-40-5电流监测探头

产品型号:
F-40-5
生产厂商:
FCC
分享:

产品特征

FCCFischer Custom Communications)费舍尔定制通信创立于1971年,该公司设计、开发和制造专门的瞬态保护设备、射频测试和测量仪器以及EMP测试系统。结合46年EMC测试设备的不断创新,如今公司已提供500多种不同的产品,销售到国内和市场。


F-40-5电流监测探头主要参数

频率范围:10Hz-50MHz

dBΩ (nominal):-20

ZtΩ (nominal):0.1

连接器:Type-N

内径(mm): 67

外径(mm): 142

厚度(mm): 53

大初级电流(DC-400Hz): 1000

RF(CW): 100

峰值脉冲电流:5000

适用校准夹具:FCC-MPCF-2-67/142/53

产品功能

F-40-5 FCC电流监测探头传输阻抗数据图

1:探针校准50Ω+ j0Ω负载阻抗

2:取决于脉冲宽度和脉冲重复率


校准夹具产品介绍:

FCC-MPCF-2-67/142/53




校准夹具产品规格

频率10 Hz – 200 MHz
驻波比<1.5:1
长度:250 mm
宽度:177 mm
高度:162 mm
重量:2.2 kg


适用的电流探头型号:

F-10A, F-10A-1, F-14A, F-14A-1, F-16A, F-16A-1, F-40-5, F-72, F-72-1, F-72-2, F-72-7
