汽车电子标准测试系统

汽车电子标准测试系统

产品型号:
生产厂商:
TOELLNER
分享:

产品特征

TOELLNER标准测试系统,为车载/机载网络模拟和组件测试提供灵活的解决方案。例如汽车和航空电子行业的各电子组件的测试及网络系统模拟。
系统由 WaveControl 软件和DAQ-X控制单元提供波形并控制TOELLNER的各个仪器。其中电源系统为 100kHz 四象限任意波电源,功率 160W 至 5200W。高速中断开关则提供低于 500ns 的开关中断。这些组件可以根据您的具体要求单独定制和组合。

产品功能

测试系统组成:
TOE 9261 与 TOE 7621 双极性电源,以及 DAQ-X 和WaveControl 系统软件,可组合成一个完整的测试系统,可进行如下汽车电子标准测试:

✓ BMW GS 95024-2-1,GS 95026
✓ ISO 16750-2
✓ VW 80000-1,VW 82148
✓ LV 124,LV 148 / VDA 320
✓ GMW 3172
✓ Mercedes-Benz MBN 10615

TOE 7610 系列 160W 双极性电源

型号电压电流频率
TOE7610-100...  ±10 V0...  ±16.0 ADC- 100kHz
TOE7610-200...  ±20 V0...  ±8.0 ADC- 100kHz
TOE7610-400...  ±40 V0...  ±4.0 ADC- 100kHz
TOE7610-600...  ±60 V0...  ±2.5 ADC- 100kHz

TOE 7621 系列 320W 双极性电源

型号电压电流频率
TOE7621-60...  ±6 V0...  ±40.0 ADC- 100kHz
TOE7621-100...  ±10 V0...  ±30.0 ADC- 100kHz
TOE7621-200...  ±20 V0...  ±16.0 ADC- 100kHz
TOE7621-320...  ±32 V0...  ±10.0 ADC- 100kHz
TOE7621-400...  ±40 V0...  ±8.0 ADC- 100kHz
TOE7621-600...  ±60V0...  ±5.3 ADC- 100kHz
TOE7621-800...  ±80 V0...  ±4.0 ADC- 100kHz
TOE7621-1000...  ±100 V0...  ±3.2 ADC- 100kHz
可并联组成640~6200W大功率系统

高速微秒中断开关
TOE 9261 微秒中断器

型号电压电流
TOE9261-5060V                 50A
TOE9261-10060V100

性能
• 爬升 / 下降 时间 < 500ns
• 短路保护
• 负载环路放电功能(可开关)
• 对地或电源max中断电流
• 可开关式输入电路缓冲
• 4 个信号线开关
• 可由任意信号发生器控制 (TTL 电平)

作用
TOE 9261 针对汽车电子标准测试而设计。与电源结合使用可生成微秒级的电压中断输出。Max100A的电源或地线微秒中断器。
可以控制60V以内,额定电流以内电源的输出中断。使用外部信号发生器,可使用开关S1控制电流中断。
可使用内部开关S2,在中断期间对负载电路进行放电。另外,可选择对负载负极回路中断。

另提供4个信号线开关 ( S3-S6 ),可对任意方向电流进行进行精确开关和信号中断控制。以上控制与S1同步。

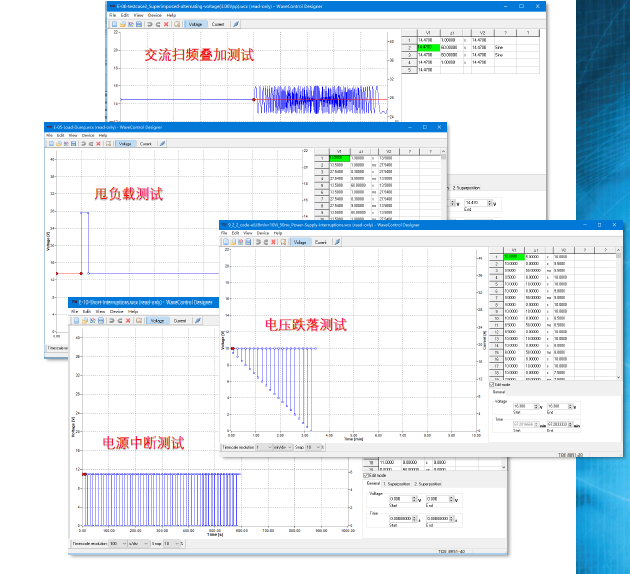

控制软件 WaveControl
Toellner WaveControl 是专门针对车载/机载网络系统和电子部件测试而设计开发的专用软件。软件提供丰富的标准测试波形库,并具有波形编辑功能,既可以在原有波形库基础上进行修改,也可以自行编辑波形。目前提供 ISO16750-2-2012,VW80000-1/LV124,LV148,GMW3172等标准测试波形库,并且日益完善中
