充放电测试系统 PFX2500系列

充放电测试系统 PFX2500系列

产品型号:
生产厂商:
KIKUSUI/菊水
分享:

产品特征

充放电测试系统 PFX2500系列,充放电系统控制器PFX2512、2532是为对被试品(充电电池等蓄电元件)的特性进行评价,与KIKUSUI制造的直流电源和电子负载装置进行组合,对电池等的充放电电压/电流进行高精度测定的充放电控制专用控制器。通过组合直流电源和电子负载装置,能够支持高性能、大容量、宽量程额定值的评价试验。

产品功能


充放电测试系统 PFX2500系列特长

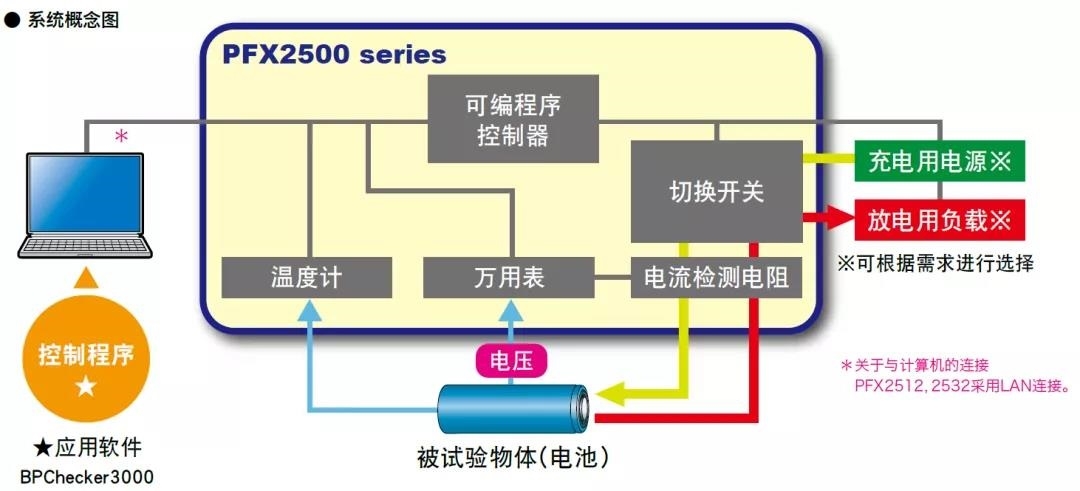

1)将复杂的系统集成于1台

PFX2512、2532将电池评价所需的系统集成于1台。并且,可根据需求组合选择本公司制造的直流电源(充电用)及电子负载装置(放电用)等通用品,因而自由度较高,可支持大范围的额定值。



2)通过实现无间断充放电,也可支持规格试验模式

以往在电源装置与电子负载装置之间进行切换需要一定时间。PFX2512、2532可同时对电源装置及电子负载装置进行控制,因而可实现无间断地充放电切换。因此,不仅是电动汽车及混合动力车,例如对电动摩托车及电动助力自行车等进行反复不间歇充放电,以及用于电力峰值转移的无间断电源等,可支持进行对此类复杂用途进行再现的特性试验,连续进行IEC62660规格等充放电的规格试验模式也可支持。


3)实现最快1ms的高速数据采样


可将指定的电压及电流跃迁作为触发,进行最小1ms(每1属性最大6000点)的电压测量/电流测量。能够取得与阶跃电流同步的高精度电压波形,因而最适于被试品的阻抗解析及寿命判定评价。
▲ 采样速度:可选择1ms/10ms/100ms
▲ 电池电压计:采样100ms固定
▲ 4种测量开始触发(充放电刚开始之后/充放电即将结束之前)

▲ 6000采样 Store 6s@1ms/60s@10ms/600s@100ms

4)充放电试验的内容

使用PFX2500系列时,不论是制造电池的一方还是使用电池的一方,都可对电池进行各种电气特性试验。




5)设置简单

设置可由用户进行。只要是支持PFX2512、2532组合的机型,便可设置已有的直流电源及电子负载装置加以利用,能够以低成本构筑起试验系统。


6)10000步骤的模式充放电功能

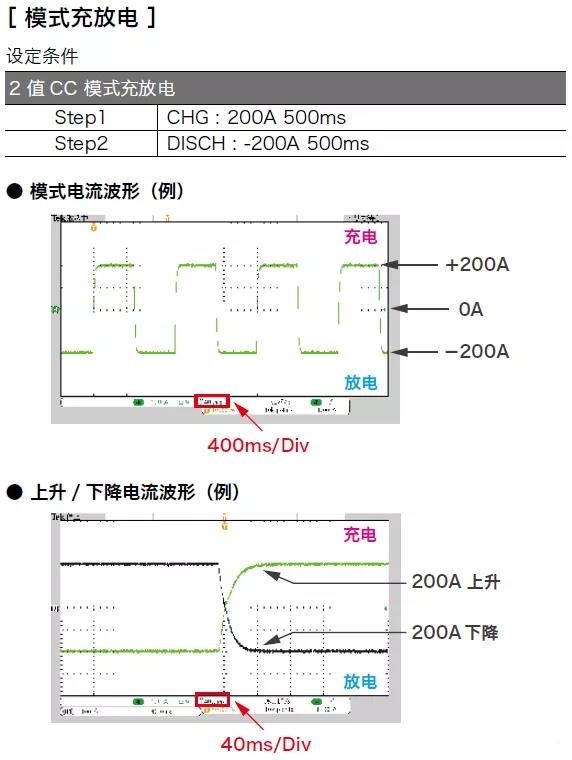

可CC/CP(附带V、I限位)步骤值最大可设定10000值。可利用高速充放电切换控制功能,以最小100ms的步骤时间间隔,进行复杂的充放电试验。可广泛支持各种试验的测试模式及模拟模式的生成等。

7)定电流(CC)/定电压(CV)控制

通过采用数字定电流(CC)/定电压(CV)控制方式,能够将因系统构成装置(直流电源/电子负载装置)不同造成的定电流(CC)/定电压(CV)的设定精度及漂移特性的差异降至最小,实现高精度的试验。系统构成后无需任何调节作业。

8)实现高精度测量

内置高精度测量电路。可对电池电压及充放电电流进行高精度检测。(电压测量:100μV、电流测量:100μA、经过时间测定:月误差30s以内(10ppm以内))并且,即使对于难以捕捉的脉冲电流,也可测定真实的电能及累计容量

9)安心的保护功能

硬件主体及软件具备过充电及过放电等保护功能。控制器主体中内置路径开关(负载开关)。路径开关具有使被试品(电池)与直流电源/电子负载装置切实连接的功能,以及检测到异常时迅速切断直流电源/电子负载装置的高速切断功能。并且,利用感振传感器,可在充放电试验中发生灾害等时,探测到大幅的晃动和冲击,从而切断输出,防止连接的装置及被试品(电池)受到损伤。

10)以6V量程使单电池评价实现更高精度

PFX2512、2532配备电压量程切换6V/60V。
6V量程精度±(0.05% of rdng + 0.04% of f.s)、60V量程精度±(0.05% of rdng + 0.02% of f.s)。除了堆栈电池组之外,对单电池也可进行更高精度的特性试验


充放电测试系统 PFX2500系列系统构成

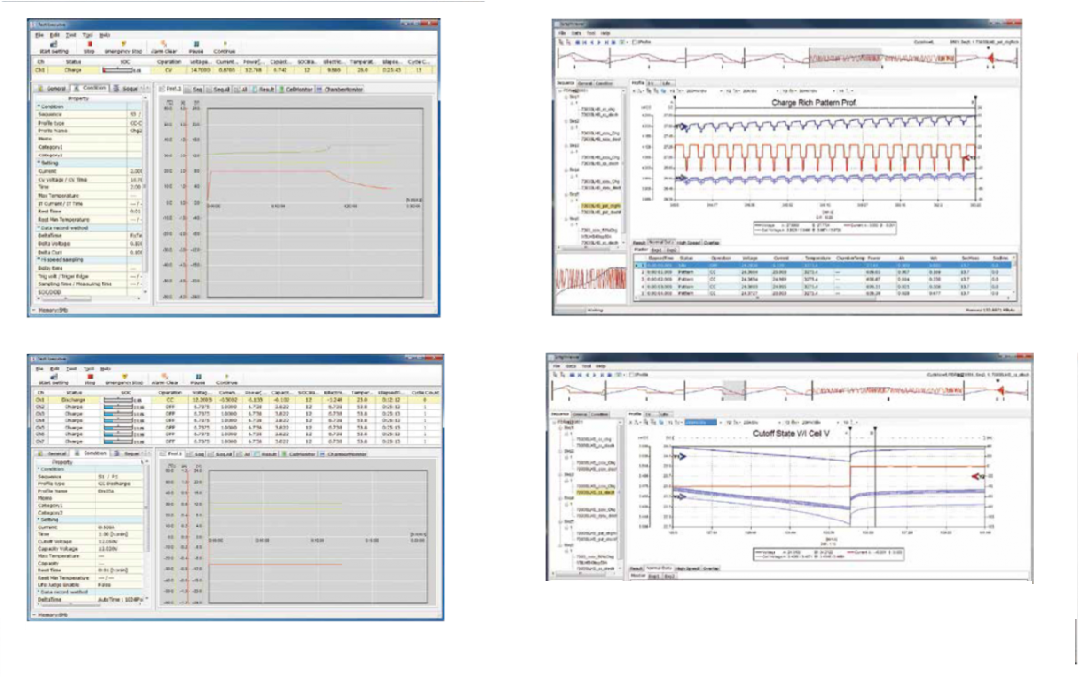

专用软件
