KIKUSUI 开关交流电源 PCR-WE/WE2

KIKUSUI 开关交流电源 PCR-WE/WE2

产品型号:
PCR3000WE2/PCR6000WE2
生产厂商:
KIKUSUI
分享:

产品特征

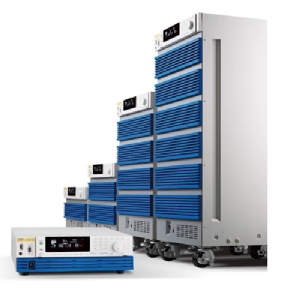

KIKUSUI 开关交流电源 PCR-WE/WE2,功率范围从1kVA,2kVA,3kVA,6kVA,12kVA,18kVA,24kVA,30kVA,36kVA全15种机型。6U尺寸具备6kVA的高功率密度设计,单一机柜即可实现36kVA。3kVA以上的多种机型,可通过切换使用相同容量的单相/单相三线/三相输出功能(PCR-WE2系列)。此外,还可并联运行扩充到144kVA。

产品功能

KIKUSUI 开关交流电源 PCR-WE/WE2的应用

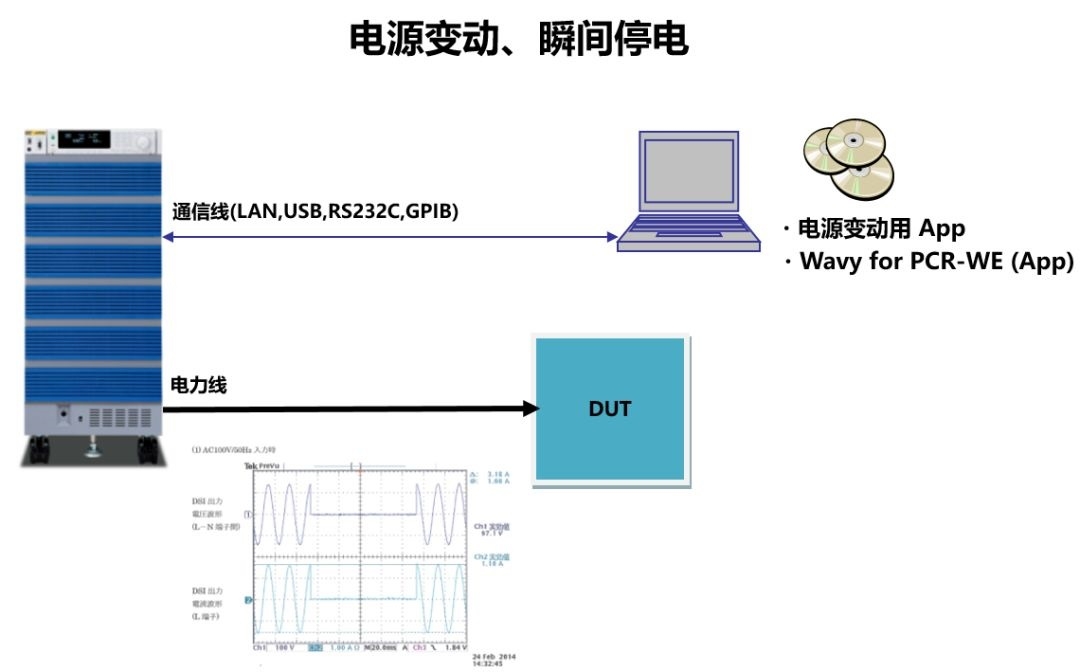

1)电源线异常模拟

可以将PCR-WE/WE2的输出用停电、电压降低(下降),电压升高(上升)进行电源线异常模拟。可以用于开关电源以及电子设备等试验

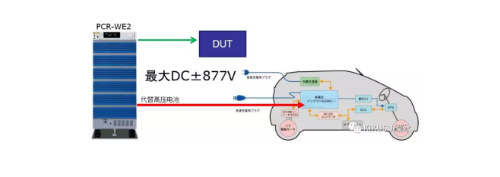

2)直流输出时可作为大容量高压电池使用



高压电池的模拟需要越来越高。电池具有输出电流与吸收电流两方面的功能。
单相3线模式时输出DC±877V(容量只有2/3)

这样,就可以用于EV内置充电器、DC/DC/各种ECU开发时的检证与蓄电用设备AC/DC的检证


3)瞬时电流供给能力增大

可以提供电机启动时所需的脉冲电流


PCR-WE能过对应波峰系数4的峰值电流,一般的冲击电流也可以按波峰系数4来考虑,所以满足额定电流的4倍的冲击电流。后面要介绍的DC冲击电流也是额定电流值的4倍8ms的时间

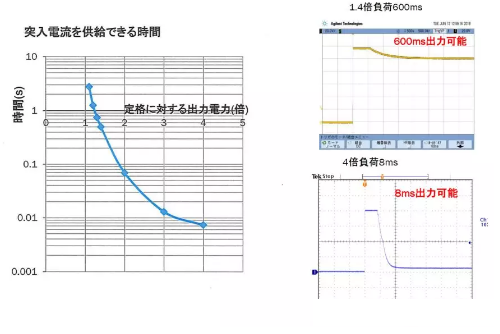

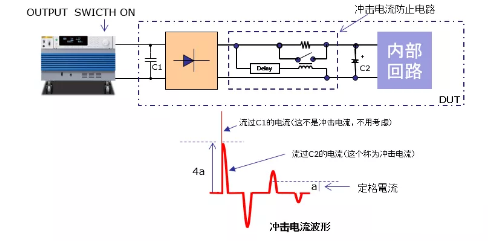

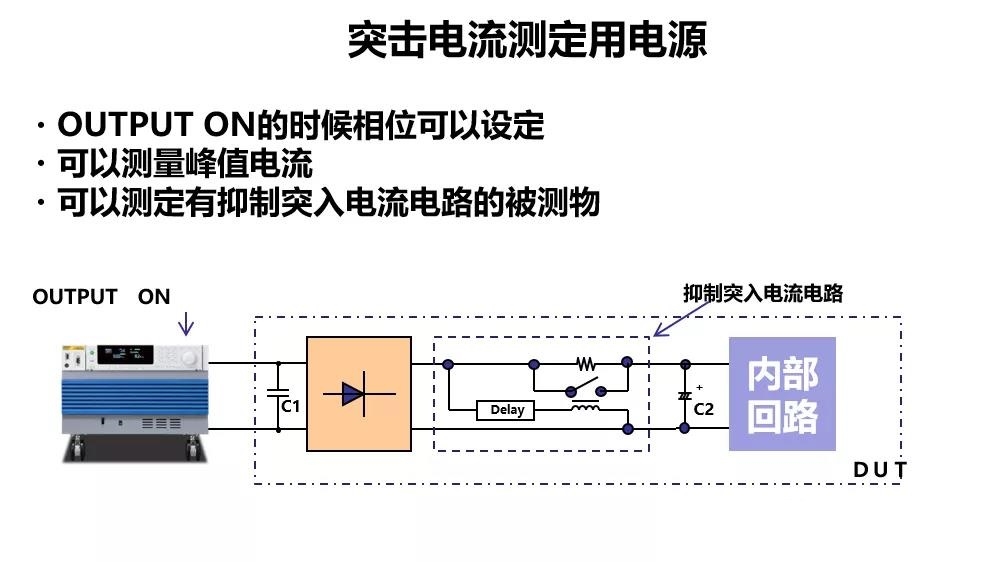

DC设备启动时或电源变动时,会产生冲击电流。PCR-WE的冲击电流对应图如上「冲击电流的时间与电流关系」。

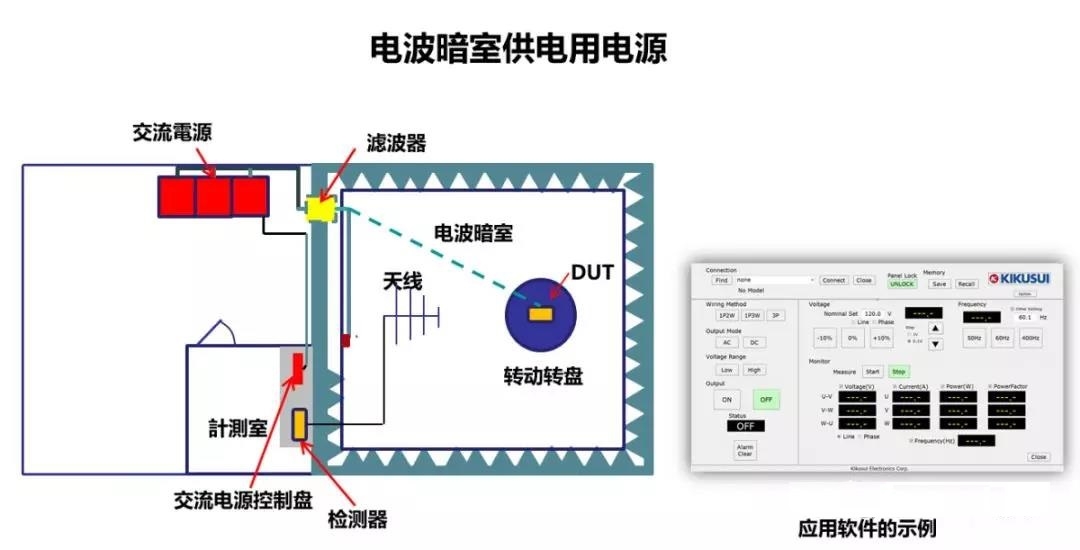

4)提高EMC试验性能
  • 低辐射噪声,低电源端子噪声

  • 低纹波噪声

  • 带滤波器的负载都发生振荡的可能性小

  • 附带谐波测试功能

    测量谐波电流时能够确认到电压的失真

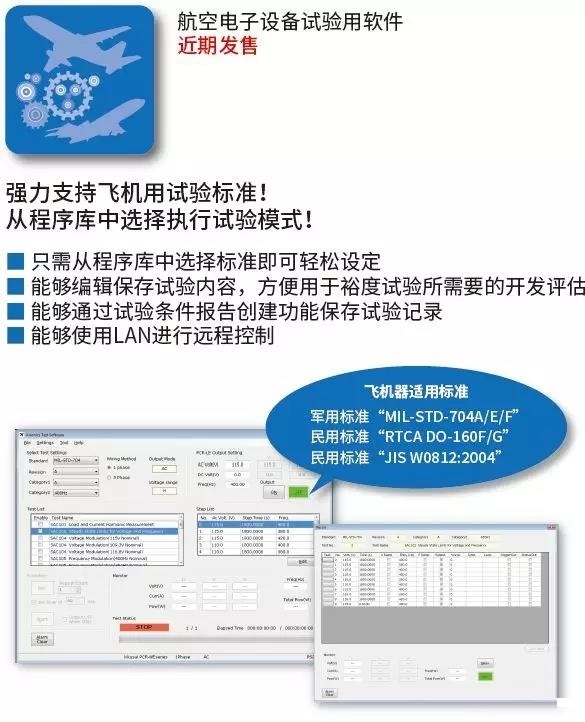

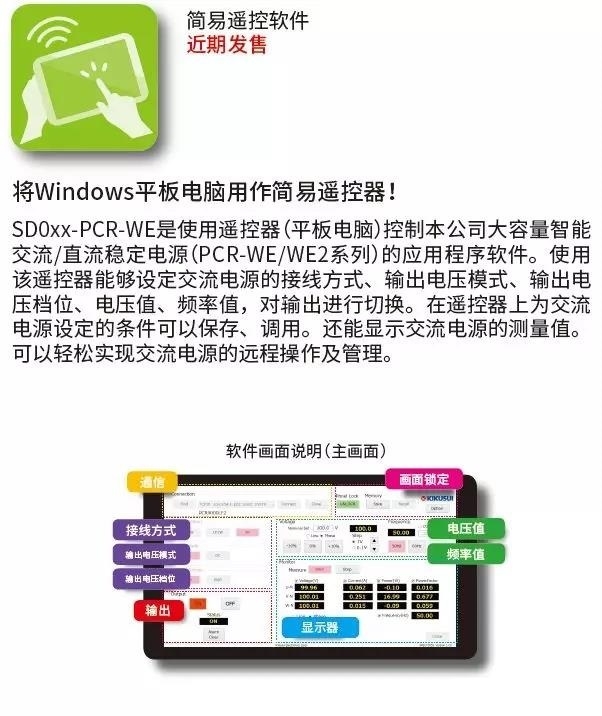

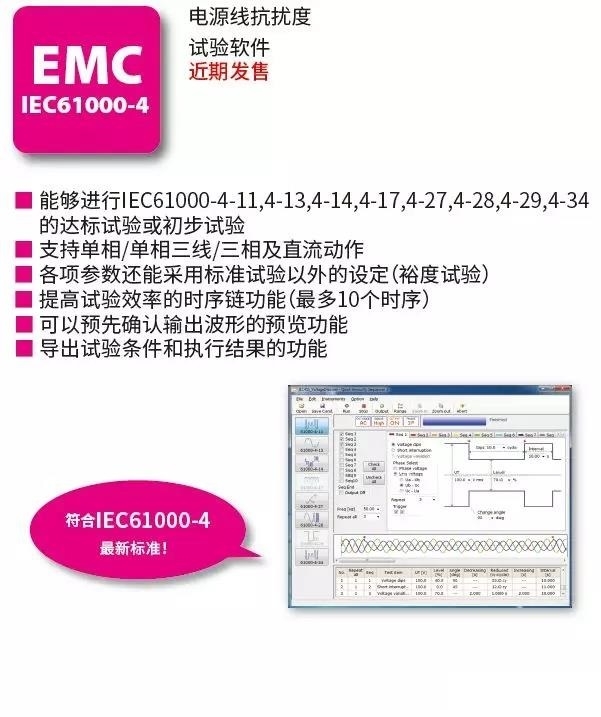

软件
