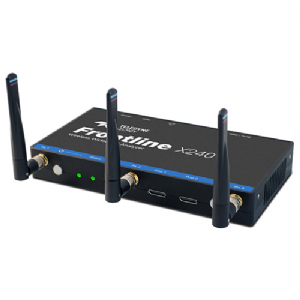

Frontline X240宽带协议分析仪

Frontline X240宽带协议分析仪

产品型号:
Wifi/Ble/Zigbee
生产厂商:
分享:

产品特征

Frontline X240宽带协议分析仪它与功能强大的软件配合使用,为开发人员提供了一套强大的分析工具,包括蓝牙协议分析,蓝牙音频分析和频谱分析。

产品功能

公司简介:

Frontline是全球开发蓝牙协议分析的公司,注重于通信协议分析领域,产品覆盖 BT、WIFI、NFC、USB、SD、SDIO、HSU等协议分析;目前是蓝牙SIG组织合作会员单位,与SIG组织合作紧密,会直接参与新协议的制定。

Frontline 总部位于美国夏洛茨维尔(Charlottesville),属美国Tenedyne Lecroy 子公司。
一直专注于通信协议分析领域,产品覆盖蓝牙、WIFI、NFC、USB、SD、HSU (High Speed UART) 等协议分析仪。
主要客户有 CSR, Broadcom, Atheros, Apple, Nokia, Samsung, Sony, Toshiba, Panasonic, Marvell, Huawei, Intel, NXP, ZTE, MTK, Volvo, SAIC, Hyundai, Foxconn 等等。
对蓝牙协议分析的研究已经超过14年,是蓝牙SIG组织高级合作会员单位,与SIG合作紧密——Frontline资深工程师直接参与SIG组织制定蓝牙协议标准。


Frontline X240宽带协议分析仪,可捕获无线设备之间的数据包,并能够利用包括蓝牙,Wi-Fi和802 15 4在内的各种技术来做到这一点。


主要特点和优势

  • 提供灵活的配置选项
  • 完整捕获您需要的技术(蓝牙BR / EDR和低能耗,802.11 a / b / g / n和ac 3x3 MIMO和802.15.4)
  • 占地面积小,USB总线供电和车载适配器(随附),具有出色的移动性
  • 使用随附的蓝牙音频专家系统和可选的蓝牙协议专家系统,可以更快地对蓝牙协议和音频问题进行根本原因分析
  • 手动和自动增益控制,可轻松适应各种环境
  • 实时或捕获后解密和分析
  • 新规范支持的所有蓝牙配置文件和协议
  • 游览模式允许一键式无PC拍摄
  • 频谱分析有助于识别潜在的RF冲突
  • 支持新的网格技术
  • 通过两个高度用户可配置的8通道HCI UART /逻辑盒进行有线捕获 *
  • 捕获和解码HCI UART(H4,H5,BCSP和WCI-2)*
  • 16通道逻辑分析仪
  • 支持BT1.1-5.2所有蓝牙协议
  • 分析所有蓝牙应用层
  • 支持Mesh网络分析
  • 事后解密
  • 全频道扫描,多链路捕捉
  • 支持HCI逻辑分析(选件)
  • 电源适配器供电
  • 软件升级支持新协议
  • 支持型号选【BR/EDR】【BLE(BT4.0-5.2)】【Wifi(802.11abgn ac)】【ZIGBEE】
  • 支持WPS新分析软件
  • 多台共存使用


Frontline X240宽带协议分析仪技术指标


Power

USB Type C connector
USB Wall Adapter with Power Delivery
USB Car Adapter with Power Delivery
Power over Ethernet

Dimensions and Weight
7.5” wide X 4" deep X 1" tall
190.5 mm X 101.6 mm X 25.4 mm
1.5 lbs

Bus Type
USB Type C
Ethernet (10, 100, 1000 Mbps)

Operating Frequency of SDR used for Bluetooth and 802.15.4
2395MHz - 2485MHz

Operating Frequency of WiFi Module
802.11 a/b/g/n (2.400GHz-2.4835GHz)
802.11 n/ac (5.150GHz-5.825GHz)

Sensitivity Range
-90dBm to +10 dBm

Supported Demodulators
BR/EDR and LE (GFSK, π/4 DQPSK,  8DPSK)

Logic Analyzer Timestamp Resolution
 5ns

Operating Temperature
 0° to +40°C (32° to 104°F)

Humidity Operating:
10% to 90% RH (noncondensing)

Regulatory Compliance
FCC part 15 B  ARIB T-66
IEC60950  PSE
NRTL   EMC
CE  WPC

OS Supported
Windows 10

USB Port

USB 2.0, USB 3.0
