Magna-Power直流电源

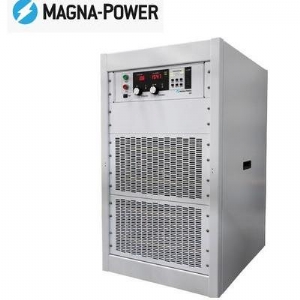

Magna-Power直流电源MS系列大功率机柜式程控直流电源 • 可靠电流馈电式功率处理工艺

概述

MS系列与TS系列具有相同的电力运行模块，但安 装在机柜式控制柜里，并可扩展至更高的功率等级。 现有MS系列型号涵盖非常广的输出范围，从5 Vdc 至4,000 Vdc（浮地）电压以及最高4,500Adc的电 流。30 kW型号可用于31.5”（80.0 cm）高的机柜，而 45 kW～75 kW型号可用于51”（129.5 cm）高的机柜； 所有机柜均配备脚轮。此外，还有几种特殊的低压、高 电流型号，能够为这些需求提供具有更低成本的解决 方案。所有MS系列电源均标配隔离37-pin外部I/O接 口、RS232、远程接口软件和IVI驱动器，可集成到多种 编程环境中。

主要特性
• SCPI远程编程AP（I应用程序界面）
• 高精度测量
• 主从式操作功能
• 远地感应
• 37-pin外部模拟量I/O接口
• RS232接口
• 可选配以太网接口和GPIB接口
• 0-10V外部模拟输入
• 可编程设置保护限值
• 快速瞬态响应
• 远程接口软件
• NI LabVIEWTM和IVI驱动器
• 联锁功能迅速切断输入

产品选件
阻流二极管 (+BD)
集成阻塞二极管（+BD）选项在MagnaDC程控直流电源的正输出端提供一 个外部散热保护二极管。该二极管保护产品的输出免受最高1,200 Vdc的 反向电压的影响。所有电压传感均在保护二极管之后进行——产品的输出 端——使得二极管的操作完全透明于电源性能。
对于具有显著反电动势或直流输出电压可能超过电源额定输出电压的应 用，建议使用+BD选项，如以下应用：
• 直流电机驱动
• 电池和电容器充电
• 大号电磁体
在这些应用中，集成阻塞二极管可以防止反电动势从负载储存的电源中进 入电源输出。此外，当电源关闭或处于待机状态时，集成阻塞二极管可防止 电源内部的泄放电阻释放负载所储存的能源。
可用性
+ BD选项适用于具有以下产品系列规定的最大输出电压额定值的型号：
• TS系列， 型号额定功率为125 Vdc至1000 Vdc
• MS系列 ， 型号额定功率为125 Vdc至1000 Vdc
• MT系列 ， 型号额定功率为125 Vdc至1000 Vdc
+BD选项不能用+ISO选项同时选择。

高隔离输出 (+ISO)
某些应用要求调节输出电压至超出电源隔离额定值。麦格纳电子设备公 司的高隔离输出选项（+ISO）使得额定输出电压峰值为250 Vdc～1,000的 VdcTS系列、MS系列或MT系列型号可与高压输出隔离相匹配。改进隔离 可通过具备改进控制器隔离的新型输出级来实现。除了将电源调至更高输 出电压外，该选项还可根据下文参数部分的表格，将低压单元进行串联，直 至新的更高隔离额定值。
可用性
+ ISO选项适用于具有以下产品系列规定的最大输出电压额定值的型号：
• TS系列， 型号额定功率为250 Vdc至1000 Vdc
• MS系列， 型号额定功率为250 Vdc至1000 Vdc
• MT系列， 型号额定功率为250 Vdc至1000 Vdc
+ISO选项不能用+BD或+WC选项同时选择。 添加+ ISO选项将导致删除 产品的有线远程感应功能。 添加+ ISO选项将导致删除产品的有线远程感 应功能。

高转换速率输出 (+HS)
高转换速率输出（+HS）功能解决了开关电源设计原有局限。快速电压转换 需要内部电子为输出电容器充电和放电提供能源。电源内部的峰值电流决 定转换速率；使用较小的电容可实现电压在较短时间内的转换。此外，较小 的电容降低了开路条件下对放电需求的要求。
标准输出级麦格纳电子设备公司的电源设计为在可用组件、规格和成本的 限制下提供最低输出纹波电压。输出级的一部分有铝电解电容器组成，其 具有提供这一功能所需的电气性能。当电源无负载且禁用时，这些组件需 要泄放电阻器来释放任何电压。虽然这些组件的存在及其产生的性能通常 是行业认可的，但在一些应用中，需要较低的输出电容和较低损耗的泄放 电阻器，并且较高纹波电压是可以接受的。为满足这一需求，提供了一种高 转换速率选项，该选项具有由低电容薄膜、铝电解电容器和较低损耗的泄 放电阻器组成的输出级。高转换速率选项的应用包括电池充电、光伏发电 模拟、功率波形生成以及中速功率脉冲。这些应用均受益于高带宽，并在许 多情况下，能够承受更大的纹波电压。
适用性
对于电池充电器应用，输出电容和内部泄放电阻器本身就是连接电池的 负载。
一种常见做法是用串联二极管阻挡反向电流，从而消除了成本增加和低效 率。高转换速率选项具有较低输出电容和较低损耗的泄放电阻器，无需串 联阻流二极管即可直接连接至电池。
对于光伏发电模拟应用， 较高带宽和较低输出电容实现了更强性能（高 速、最大功率算法）。最大功率跟踪器电路偏离光伏阵列的操作点以确定最 大功率输出。当算法速度超过来源速度时，响应缓慢的模拟源可能出现问 题。此外，由于较小的输出电容，因而缩短太阳能逆变器输入造成的操作点 和转换变化可能产生较低的不必要的输入电流。
高转换速率选项使得电源能够作为低频功率脉冲发生器运作。通过为此 选项选择特殊电容器，可在在直流输出端叠加波形或产生中速脉冲，以期 正常电容器寿命。需要注意的是，电源输出为单象限；即输出电压或电流不能逆转。
可用性
集+HS选项可用于以下产品系列：
• SL系列 • XR系列 • TS系列 • MS系列 • MT系列 XR系列型号（大于2000 Vdc）标准配置已包含高转换速率输出功能，这些 型号无需额外+HS选件

增强冲击震动标准 (+RUG)
增强冲击震动标准选项（+RUG）为SL系列和XR系列产品中的大功率组件 和半成品提供额外机械安全性。 SL系列和XR系列中带有增强冲击震动标准选项的单元已单独进行测试， 符合以下MIL-STD-810G冲击和振动规范：
• MIL-STD-810G CHG1, 标准516.7, 功能冲击，程序一；使产品经受终 端锯齿形脉冲；沿三条互相垂直的轴线施加三个冲击力
• MIL-STD-810G CHG1, 标准514.7, 振动；使产品沿着每条轴线（三条 互相垂直的轴线）振动两个小时 所有带有增强冲击震动标准选项的产品应保持环境操作温度为0℃ ～50℃，环境储存温度为-25℃～+85℃。
可用性 +RUG选项可用于以下产品系列： • SL 系列 • XR 系列

水冷 (+WC)
水冷（+WC）选项适用于在密集封装的系统控制柜（产品标准风冷不足以 排热）使用的麦格纳电子设备公司的电源。
水冷自带冷却板和一个集成中央热交换器。冷却板为热敏组件提供热传 导路径，而中央热交换器将从机壳内部的空气中去除热量。当冷却板达到 60℃时，内部电磁阀启用，使水流动。电磁阀运行可防止内缩合作用。
各3U和4U型号均带有尺寸为1/4” 美国标准锥管螺纹（内螺纹）母进口和 出口，用于水流。对于6U，8U和落地式型号，外部管道将电源模块连接到 单个1/2“NPT连接：一个用于入口，一个用于出口。对于该硬件和用户连 接，建议在机壳后面至少留有2.5”的间隙。对于需要一个以上电源的系统， 管道连接必须并联；即，水必须由一个电源流向另一电源。
当水冷式电源与控制柜和集成配件一同安排时，麦格纳电子设备公司将并 联进水口接头和出水口接头，并为机架提供单进口和单出口。
