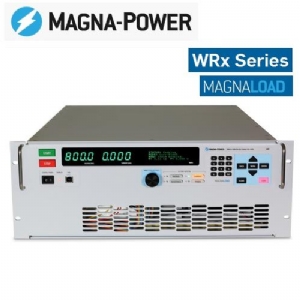

Magna-Power直流电子负载

Magna-Power直流电子负载

产品型号:
WRx
生产厂商:
Magna-Power
分享:

产品特征

概况
  麦格纳电子设备公司的主动电阻技术已获专利(美国专利编码9,429,629) ,WRx系列使用此技术并结合公司内部制造的微通道水冷散热器,可在排 热控制必要时,解决大功率直流应用问题。与风冷替代产品相比,WRx系列 极大提高了功率密度。集成螺线管可控制水流防止凝结。只要水的进入温 度达25℃,使用常规水即可实现满功率。 麦格纳电子设备公司的主动电阻技术使用是电子负载的全新的方式。通 过使用开关式的由电阻和MOSFET网络,并结合麦格纳电子设备公司的新 MagnaLINK™分布DSP架构,WRx系列具有和传统电子负载一致的特性和 功能,价格却只占其一小部分。除16位精密电压、电流、电阻、功率和分路调 节器控制模式外,WRx系列还提供可变电阻控制模式,直接控制产品的内部电阻网络。

  上海正衡电子科技有限公司成立于2012年,是一家集仪器仪表的代理销售,测试方案的提供,售前售后的技术支持与仪器仪表的维修为一体的多元化公司。致力于IC集成电路测试,EMC电磁兼容&RF射频无线通讯测试,音视频测试及基础通用设备测试等相关领域的客户提供专业的完整测试解决方案。 销售人员拥有多年从事仪器行业销售的工作经验,能为客户提供专业的意见和分析;技术工程师拥有多年的专业背景,为客户提供技术支持与技术培训。

产品功能

WRx 系列 直流电子负载 • 水冷、主动电阻技术
主要特点
• MagnaLINK™分布式DSP架构
• 16位数字化编程和显示器分辨率
• SCPI远程编程API • 多种控制模式,包括:电压、电流、功率、电阻、分路调节器和变阻器
• 多种运行范围 • 集成前置和后置USB全面控制接口,RS485和双MagnaLINK™接口, 且适用LXI TCP/IP以太网和IEEE-488通用接口总线GPIB。
• 数字化即插即用主从式操作
• 可编程保护限值
• 可配置的外部模拟-数字用户输入/输出

• 在美国设计并生产

可变电阻模式
作为六个可用控制模式之一,可变电阻模式绕过线性单元,为实现真正的 阶梯负载响应,可对麦格纳负载开关电阻矩阵提供直接实时控制。共有31 种电阻器状态可用。每种电阻器状态均有关联功率极限,且低于并不得超 过麦格纳负载的满量程额定功率。启用直流输入时,电阻器状态间可实时 切换,达到其最大额定功率。只要未超过任一电阻器状态的功率限值,均可 实现满量度额定输出电压或满量度额定输出电流。 31种可变电阻的电阻值因型号而有所不同。对某一特定型号的可变电阻状 态,其电阻值计算方式如下: (电阻器参考值)x(电阻器乘数) 各型号的电阻器参数,请参考使用说明书。

操作范围
结合电阻器和线性单元,WRx系列直流电子负载提供两种不同的运行范围:大功率区段和小功率区段。运 行范围可通过前面板或计算机指令选择。 以下运行范围图适用所有WRx系列型号,将型号的最大额定电压、电流和额定功率正常化。
