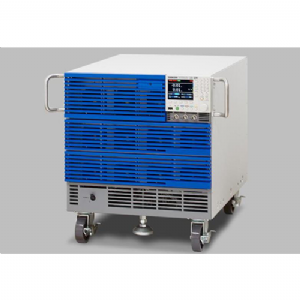

大功率直流电子负载

大功率直流电子负载

产品型号:
PLZ-5WH系列
生产厂商:
KIKUSUI菊水
分享:

产品特征

PLZ-5WH 系列是基于高可靠性和安全性设计的大功率,多功能直流电子负载设备。单一系统即可实现高电压大功率负载(20kW)。配备电流控制电路,稳定且快速响应,实现高速负载模拟。高精度,高响应速度的电流回路设计,大大提升电子负载解析度。采用彩色液晶显示器(LCD),更直覺且高可视性的介面設計。标准配备RS232C,USB,LAN 通信功能,轻松整合于各种检测系统平台。

工作电压:10V 至800V(最低工作电压1.5V)

单套系统可达20kW 集成化设计(PLZ20005WH)

大功率:同型号并联运行可达100kW/2000A(最多5台)

标准配备LAN(LXI)/USB/RS232C *GPIB 可选件

同步运行

任意IV 模式(ARB 型号)

数据记录功能:电压/ 电流/ 功率/ 经过时间/ 总电流/ 累计功率 测量数据

PLZ-5WH系列型号

用途

EV、HEV 用高电压转换器的评价试验、太阳光发电、燃料电池、二次电池等的评价试验、高电压器件的评价试验等。


产品功能

通信接口为标准配备

标准配备了LAN(LXI)/USB/RS232C接口 ※GPIB(选购件)

最高速率 20A/μs

电流达到额定值为止的上升时间为20A/μs。支持增加电源评估重要性的高速过渡响应试验。※ PLZ20005WH 的情况

并联运行

最多可运行5台、100KW如果并联连接PLZ12005WH/PLZ20005WH,即可提高电流容量和功率容量。在并联运行中,将设定其中1 台为主机。主机可控制所有并联连接的PLZ12005WH/PLZ20005WH(从机),主机中会显示并联连接台数的总电流值和总功率值,并联运行需要属于配件的并联运行信号电缆组件(PC02-PLZ-5W),在PLZ12005WH/PLZ20005WH 中的1 台主机中用并列运行信号电缆连接从机,最多可连接4 台从机。根据连接状态,自动设定主机和从机。恢复单体运行时,卸下电缆、接通电源即可执行自动设定,因此不需要在操作面板进行设定。

同一型号并联运行时的最大电流/最大功率

大范围的工作电压。最大可满足800V

工作电压范围为10V 到800V。电流开始流动的最小工作电压为1.5V。

应用

●用于电池的放电实验
没有PC 也可进行电池的放电试验以及保存结果。获取的数据可以CSV 格式保存在USB 存储器中

●用于车载充电器的老化

LV124 规格L-02 Life test - high-temperature endurance test(耐久性-高温)<寿命试验>

●用于吸收电机电涌的对策

在评价无刷电机的性能时,吸收无刷电机产生的再生电流,保护电源和ECU。使用CV 模式,但是保证不会因为响应的设定而发生振动。

●用于DC-DC 转换器的评价试验

通过控制转换器输入(直流电源)和转换器输出(电子负载装置),可简单地执行作为车载电器设备供电源的DC-DC 转换器的性
能评估。而且,由于可同时开启直流电源和电子负载装置,也可进行DC-DC 转换器的输入输出变动试验以及效率试验。
