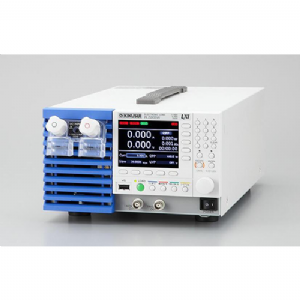

PLZ-5W多功能直流电子负载

PLZ-5W系列多功能直流电子负载继承了菊水传统产品（PLZ-4W系列产品）的极佳操作性，更采用了清晰度高的彩色液晶显示器（LCD）。最大动作电压150V, 最低动作电压1V。本系列产品是除了具有恒流, 恒阻, 恒压, 恒功率, 恒流＋恒压, 恒阻＋恒压的6种动作模式之外, 还新加了对于输入电压可随意设置电流的任意IV特性（ARB）模式的高性能直流电子负载装置。它除了具有最高速率60A/μs（PLZ1205W）的高速响应和10μA的最小设置分辨率（PLZ205W L量程）之外, 还具备了软启动功能, 可改变速率, 切换响应（CV/CR模式）, 开关功能, ABC预设存储器, 20个设置存储器, 时序功能等多样的功能。由于实现了高速响应, 可灵活对应需要高速电流变化的电源试验和电流传感器试验等。而且, 外部电压输入也做成了大范围, 可以支持各种应用。除此之外, 通过连接助推器（PLZ2405WB）可以节省空间实现最大10.8kW/2160A（与本公司以往产品比较, 参照P6）。作为通信接口的LAN（LXI）/USB/RS232C也被列为标准配备, 可轻易嵌入到各种检查系统中。

用途：

EV, HEV 用转换器的评估试验

太阳能发电 , 燃料电池 , 二次电池等的评估试验器件评估试验

系列产品阵容

功能概要

● 并联运行功能 ●通信功能 ●电流显示器输出 ●可改变速率 ●开关动作 ●软启动 ●显示经过时间 ●自动停止加载计时 ●远程控制感应
● 外部加载和停止加载控制输入 ●外部量程切换输入 ●外部触发输入 ●外部警报输入 ●警报状态输出 ●加载状态输出 ●量程状态输出 ●短路信号
● 外部电压控制（CC, CR, CV, CP模式）●过电压保护（OVP） ●过电流保护（OCP） ●过功率保护（OPP） ●过热保护（OTP） ●低电压检测（UVP） ●反向连接检测（REV

最高速率 60A/μs  电流达到额定值为止的上升时间为4μs。支持增加电源评估重要性的高速过渡响应试验。

电压跟踪特性的高速化，因为高速化做着CR模式的电压跟踪特性，进行电源的启动试验等最适合。

通信接口为标准配备，标准配备了LAN（LXI）/USB/RS232C接口 ※GPIB（选购件）

应用

支持广范围的电流传感器评估

通过与直流电源组合形成高精度的恒流电源，亦可支持电流传感器的评测等。

此外，具备3 阶段的范围设定，可根据要设定的电流值选择电流设定分辨率。

LED负载模拟

●内置任意IV特性模式（ARB)
通过登记多个I-V特性上的任意点（电压值, 电流值的组合）, 就可设置非直线的负载特性。任意点可登记3点〜100点。可用于LED
负载的模拟等情况。由于输入电压可任意设置电流, 因此它实现了以前做不到的应用, 比如只能靠外加电压工作的开关等。

电源的简易阻抗测量

将信号发生器和数字电压表组合而成的简易阻抗测试系统等, 可灵活支持各种应用。

保险丝熔断试验

在保险丝熔断试验中，直流电源的恒定电流工作需要高速电流控制。仅靠直流电源很难实现高速电流控制，但只要与新产品的电
子负载装置PLZ-5W 组合使用，即可实现高速电流控制。
保险丝熔断试验要求JASO D612 标准。可进行标准要求的各种试验（电压下降试验／瞬变电流遮断试验／熔断时间试验／分步通
电试验／遮断容量试验）。

电池评测试验

仅用大容量开关电源PAT-T 系列不能进行高速工作，通过串联和并联连接电子负载装置PLZ-5W 系列，可形成高速响应的单极电源。
由此便可在高速工作时实现对电池的图案化充电电流、放电电流的同步，并使电流流动。如果进一步在电池评测试验中使用PLZ-
5WZ，即可在评测过程中无缝地测量电池的阻抗。
