产品特征

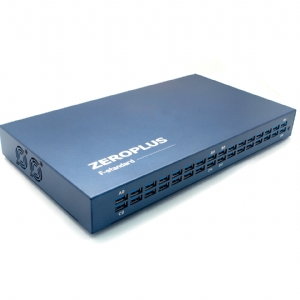

ZEROPLUS孕龙LAP-F1逻辑分析仪具有调试，验证和优化您的数位系统功能所需的完整功能。不论是核心设计，新一代的主动式探棒，不漏讯号的长时间录制，到强大的搜寻,统计,分析软件都是为了保证为客户带来精准的测量。LAP-F1是可以帮助您解决现金数位设计挑战的理想工具、
ZEROPLUS孕龙LAP-F1系列逻辑分析仪支持总线协议有：
汽车电子:CAN 2.0,DSI Bus,FlexRay 2.1A,LIN 2.1,MVB,WTB
电脑周边:FWH,GPIB,Low Pin Count,LPC-SERIRQ,LPT,PCI,PECI,PS/2,SVID,USB 1.1,USB 2.0
存储器内存条:Compact Flash 4.1,I2C(EEPROM 24L),I2C(EEPROM 24LCS61/24LCS62,MICROWIRE(EEPROM 93C),SD2.0/SDIO,SAMSUNG K9(NAND Flash),SPI Compatible(Atmel Memory),UNI/O
音视频多媒体:AC97,DSA Interface,HD Audio,HDMI CEC,I2S,MIDA,PCM,PSB Interface,S/PDIF,STBus
IC芯片:1-WIRE,1-Wire(Advanced),3-WIRE,BDM,HPI,I2C,JTAG 2.0,MCU,51 DECODE,MICROWIRE,SLE4442,SSI,Interface,ST7669,SPI
SPI ,LUS,Serial Wire Debug(SWD),UART(RS,232C/422/485)
基础逻辑应用:ARITHMETICAL LOGIC,JK FLIP-FLOP,DIGITAL LOGIC,UP DOWN COUNTER
红外线:IRDA,NEC PD6122,Philips RC-5,Philips,RC-6,PT2262/PT2272
光电:7-SEGMENT LED,CCIR656,CMOS IMAGE,DALI Interface,DM114/DM115,DMX512,LCD12864,LCD1602,LG4572,S2Cwire/AS2Cwire
SCCB
电源管理:BMS,HDQ,PMBus 1.1,SDQ,SMBus 2.0
无线通讯:Differential Manchester,DigRF,ISO7816 UART,KEELOQ Code Hopping,MANCHESTER
MII,MILLER,MIL-STD-1553,MODIFIED MILLER,SIGNIA 6210,SWP,WIEGAND,WWV/WWVH/WWVB
其它应用:DS1302,,DS18B20,HART,KNX,IO-Link,ModBus,MODIFIED SPI,OPENTHERM 2.2 PROFIBUS,SHT11,YK-5
ZEROPLUS LAP-F1系列逻辑分析仪产品特色
 | 主动式探棒架构 |
| ．支援待测物频宽最高可达200 MHz ．良好的阻抗匹配, 强化接地保护, 降低杂讯干扰, 提升高速讯号的量测品质、精确度和稳定度 ．4种规格探棒, 针对不同的信号源, 可搭配使用以获得绝佳的信号量测品质 |
| 长时间纪录 |
| 透过USB3.0传输介面, 平均300 MB/s的传输率, 设计逻辑分析仪不间断长时间纪录功能, 将巨量资料存在計算機硬碟上供工程师进行问题分析除错, 根据不同的取样率和通道数的设定, 可纪录最少约7小时, 最多约800小时的资料量 |
| eMMC 5.1 / SD 3.0 LA mode 解码与触发 |
| 搭配专用探棒, 取样率可达2GHz, 基本支援4 ch, 最大支援32 ch (选购) |
| 注意事项 |
| 探棒传输线与主机连接port为USB3.0接口；8 port为一组触发电压、分为4组(A0-A7,B0-B7,C0-C7,D0-D7)、共计有32 port。每一条探棒传输线各自连接一组前端主动探棒，可依原厂出货配件的颜色区分使用。 本型号LAP-F164为32 port机种，每一支探棒最前端具备2组讯号探测线(共64通道)。 |
