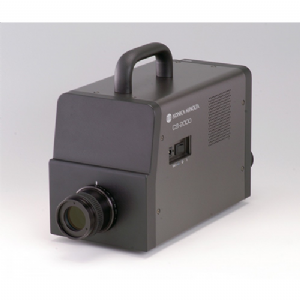

分光辐射亮度计 CS-2000

分光辐射亮度计 CS-2000

产品型号:
CS-2000/CS-2000A
生产厂商:
Konica Minolta
分享:

产品特征

测量低亮度的能力达到全球高水平,100,000 : 1的对比度测量现在已成为可能!

可选择合适的测量角度,以满足不同的被测对象。

1° 测量角适用于

传统的测量对象如中、大尺寸的显示器。

  • LCD,PDP或EL平板显示
  • 移动电话或者数码相机的LCD面板
  • 各类航空用雷达或仪器设备的显示面板
  • 户外大屏幕显示设备

0.2° 测量角适用于

小面积光源如LEDs

  • 车载音响系统
  • 汽车显示面板
  • 荧光灯、背光灯管等一些光源

0.1° 测量角适用于

极小的发光源或远距离光源

  • PDP或LCD的像素点
  • 冷阴极管
  • 汽车刹车灯
  • 交通信号灯

测量小面积时使用的近摄镜(可选配件)

仪器配合可选的近摄镜一起使用,可以测量的最小面积为Φ0.1mm,不仅可以测量常规尺寸的显示设备,也可以测量一些小面积的光源。


测量距离和测量面积

测量距离(单位:mm)测量角度
0.2°0.1°
当使用近摄镜时55.0φ1.00φ0.20φ0.10
70.9φ1.39φ0.28φ0.14
350φ5.00φ1.00φ0.50
500φ7.78φ1.56φ0.78
1,000φ16.66φ3.33φ1.67
2,000φ34.18φ6.84φ3.42
*
测量距离是从物镜或近摄镜金属部分末端算起。

重复性对比实验

*
在目标亮度为0.1 cd/m2 时,与柯尼卡美能达以前的型号CS-1000做比较
*
y 轴代表了:假设CS-2000测量的平均值为1时,CS-1000测量值的对数

亮度(Lv)

偏差:24.7倍

色度(x)

偏差:34.7倍

色度(y)

偏差:24.3倍


仪器通过在设计上充分消除了机械及电路噪声,达到了更好的重复性。

被测亮度与测量时间

(单位:秒)

亮度(cd/m2)一般模式快速模式
0.00324335
0.0124335
0.115527
1195
1044
3003.73.7

测量对象:标准光源A

*
所有的时间仅代表接近值。

测量实例

PDP

PDP

LCD

LCD

Organic EL

Organic EL


技术解析

CS-2000的核心,光学传感器,通过精确的分析设计,消除了其成分中的热量对测量数据的叠加影响。


传感模组的
热分析图

产品功能

CS-2000主要规格

型号CS-2000
波长范围380 ~ 780 nm
波长分辨率0.9 nm/pixel
显示波长宽度1.0 nm
波长精度±0.3 nm(校准波长:435.8 nm,546.1 nm,643.8 nm,Hg-Cd灯)
光谱波宽5 nm以下(半波宽)
测量角度 (可选)0.2°0.1°
测量亮度范围(标准光源A)0.003~5,000 cd/m20.075~125,000 cd/m20.3~500,000 cd/m2
最小测量区域Φ5 mm(当使用近摄镜头时为Φ1 mm)Φ1 mm(当使用近摄镜头时为Φ0.2 mm)Φ0.5 mm(当使用近摄镜头时为Φ0.1 mm)
最小测量距离350 mm(当使用近摄镜头时为55 mm)
最小光谱辐射显示1.0×10-9 W/sr, m2, nm
精度:亮度(标准光源A)*1±2%
精度:色度(标准光源A)*1x : ±0.0015 (0.05 cd/m2 以上)
y : ±0.001 (0.05 cd/m2 以上)
x,y : ±0.002 (0.005 ~ 0.05 cd/m2)
x,y : ±0.003 (0.003 ~ 0.005 cd/m2)
x : ±0.0015 (1.25 cd/m2 以上)
y : ±0.001 (1.25 cd/m2 以上)
x,y : ±0.002 (0.125 ~ 1.25 cd/m2)
x,y : ±0.003 (0.075 ~ 0.125 cd/m2)
x : ±0.0015 (5 cd/m2 以上)
y : ±0.001 (5 cd/m2 以上)
x,y : ±0.002 (0.5 ~ 5 cd/m2)
x,y : ±0.003 (0.3 ~ 0.5 cd/m2)
重复性:亮度(2σ)(标准光源A)*20.15% (0.1 cd/m2 以上)
0.3% (0.05 ~ 0.1 cd/m2)
0.4% (0.003 ~ 0.05 cd/m2)
0.15% (2.5 cd/m2 以上)
0.3% (1.25 ~ 2.5 cd/m2)
0.4% (0.075 ~ 1.25 cd/m2)
0.15% (10 cd/m2 以上)
0.3% (5 ~ 10 cd/m2)
0.4% (0.3 ~ 5 cd/m2)
重复性:色度(2σ)(标准光源A)*20.0004 (0.2 cd/m2 以上)
0.0006 (0.1 ~ 0.2 cd/m2)
0.001 (0.005 ~ 0.1 cd/m2)
0.002 (0.003 ~ 0.005 cd/m2)
0.0004 (5 cd/m2 以上)
0.0006 (2.5 ~ 5 cd/m2)
0.001 (0.125 ~ 2.5 cd/m2)
0.002 (0.075 ~ 0.125 cd/m2)
0.0004 (20 cd/m2 以上)
0.0006 (10 ~ 20 cd/m2)
0.001 (0.5 ~ 10 cd/m2)
0.002 (0.3 ~ 0.5 cd/m2)
偏振误差1°:2%以下(400 ~ 780 nm);0.1°和0.2°:3%以下(400 ~ 780 nm)
积分时间快速:0.005~16 秒;普通:0.005~120 秒
测量时间最小1秒(手动模式)至最多大3秒(普通模式)
色空间模式Lv x y,Lv u' v',Lv TΔuv,XYZ,光谱曲线,特征波长,激发纯度,暗视觉亮度(使用CS-S10w专业软件)
接口USB 1.1
操作温度/
湿度范围
5~30℃,相对湿度80%以下,无凝露
存储温度
/湿度范围
0~35℃,相对湿度80%以下,无凝露
电源电源适配器(100-240~,50/60 Hz)
功率约20 W
尺寸158(宽) × 200(高) × 300(长) mm(主机), ø 70 × 95mm(镜头)
重量6.2 kg

CS-2000A主要规格

型号CS-2000A
波长范围380 ~ 780 nm
波长分辨率0.9 nm/pixel
显示波长宽度1.0 nm
波长精度±0.3 nm(校准波长:435.8 nm,546.1 nm,643.8 nm,Hg-Cd灯)
光谱波宽5 nm以下(半波宽)
测量角度 (可选)0.2°0.1°
测量亮度范围(标准光源A)0.0005~5,000cd/m20.0125~125,000cd/m20.05~500,000cd/m2
最小测量区域Φ5 mm(当使用近摄镜头时为Φ1 mm)Φ1 mm(当使用近摄镜头时为Φ0.2 mm)Φ0.5 mm(当使用近摄镜头时为Φ0.1 mm)
最小测量距离350 mm(当使用近摄镜头时为55 mm)
最小光谱辐射显示1.0×10-9 W/sr, m2, nm
精度:亮度(标准光源A)*1±2%
精度:色度(标准光源A)*1x : ±0.0015 (0.05 cd/m2 以上)
y : ±0.001 (0.05 cd/m2 以上)
x,y : ±0.002 (0.001 ~ 0.05 cd/m2)
x : ±0.0015 (1.25 cd/m2 以上)
y : ±0.001 (1.25 cd/m2 以上)
x,y : ±0.002 (0.025 ~ 1.25 cd/m2)
x : ±0.0015 (5 cd/m2 以上)
y : ±0.001 (5 cd/m2 以上)
x,y : ±0.002 (0.1 ~ 5 cd/m2)
重复性:亮度(2σ)(标准光源A)*20.15% (0.05 cd/m2 以上)
0.25% (0.003 ~ 0.05 cd/m2)
0.7% (0.001 ~ 0.003 cd/m2)
1.5% (0.0005 ~ 0.001 cd/m2)
0.15% (1.25 cd/m2 以上)
0.25% (0.075 ~ 1.25 cd/m2)
0.7% (0.025 ~ 0.075 cd/m2)
1.5% (0.0125 ~ 0.025 cd/m2)
0.15% (5 cd/m2以上)
0.25% (0.3 ~ 5 cd/m2)
0.7% (0.1 ~ 0.3 cd/m2)
1.5% (0.05 ~ 0.1 cd/m2)
重复性:色度(2σ)(标准光源A)*2x,y: 0.0004 (0.2 cd/m2以上)
x,y: 0.0006 (0.1 ~ 0.2 cd/m2)
x: 0.001 y:0.0015 (0.003 ~ 0.1 cd/m2)
x: 0.003 y:0.0035 (0.001 ~ 0.003 cd/m2)
x,y: 0.0004 (5 cd/m2 以上)
x,y: 0.0006 (2.5 ~ 5 cd/m2)
x: 0.001 y: 0.0015 (0.075 ~ 2.5 cd/m2)
x: 0.003 y: 0.0035 (0.025 ~ 0.075 cd/m2)
x,y : 0.0004 (20 cd/m2 以上)
x,y : 0.0006 (10 ~ 20 cd/m2)
x: 0.001 y: 0.0015 (0.3 ~ 10 cd/m2)
x: 0.003 y: 0.0035 (0.1 ~ 0.3 cd/m2)
偏振误差1°:2%以下(400 ~ 780 nm);0.1°和0.2°:3%以下(400 ~ 780 nm)
积分时间快速:0.005~16 秒;普通:0.005~120 秒
测量时间最小1秒(手动模式)至最大243秒(普通模式)
色空间模式Lv x y,Lv u' v',Lv TΔuv,XYZ,光谱曲线,特征波长,激发纯度,暗视觉亮度(使用CS-S10w专业软件)
接口USB 1.1
操作温度/
湿度范围
5~35℃,相对湿度80%以下,无凝露
存储温度
/湿度范围
0~30℃,相对湿度80%以下,无凝露
电源电源适配器(100-240~,50/60 Hz)
功率约20 W
尺寸158(宽) × 200(高) × 300(长) mm (主机),Φ70 × 95mm(镜头)
重量6.2 kg

*1
在温度23±2℃,相对湿度65%以下的条件下,普通模式测量10次的平均值
*2
在温度23±2℃,相对湿度65%以下的条件下,普通模式测量10次

系统图

系统配置

数据处理软件

CS-S10w 专业版(标准配件)

使用该软件,CS-2000可通过计算机控制进行测量,并将数据以多种图表或列表形式显示。也可以将测量数据复制粘贴或者导出到其他软件工作表中。CS-S10w提供了大量的数据管理、分析、评估方式,可帮助您更简便、高效地进行研发或者品质控制工作。
