KIKUSUI PLZ-5WH2直流电子负载

KIKUSUI PLZ-5WH2直流电子负载

产品型号:
PLZ20005WH2/PLZ12005WH2
生产厂商:
KIKUSUI
分享:

产品特征

KIKUSUI PLZ-5WH2直流电子负载,具备有1kW的台式试验机种到单台可以实现20kW的高压大容量的宽范围机型。可以根据不同的需要选择不同的容量,采用快速响应的电流控制电流,可以实现负载的高速仿真。同时,采用高精度的电流设计,具有充分的电流设定分辨率。界面采用彩色液晶(LCD),具有良好的分辨率。标准装备有LAN,USB,RS23通讯接口,可以容易的组建各种检查系统。

型号
Max动作电流
工作电压
功率
PLZ1005WH2
20A
10~1000V
1kW
PLZ2005WH2
40A
10~1000V
2kW
PLZ4005WH2
80A
10~1000V
4kW
PLZ12005WH2
240A
10~1000V
12kW
PLZ20005WH2
400A
10~1000V
20kW

产品功能

KIKUSUI PLZ-5WH2直流电子负载功能:

动作模式

PLZ-5WH2具有下列5种动作模式,而且,除CV模式外,为了防止电流过大致使电压不小于UVP的设定值,可以设定电流而进行控制的(UVPL),或使负载LOAD OFF的(UVPT)


恒电流(CC)模式指定电流值,即使电压变化也可以保持恒定电流
恒电阻(CR)模式指定电导值,根据电压的变化调整电流值
恒电压(CV)模式指定电压,保持负载端的电压不变,调整电流值
恒功率(CP)模式指定功率值,保持消耗功率不变,调整电流值
任意IV特性(ARB)模式规定多个I-V特性中任意的电压和电流值,就可以任意设置负载特性

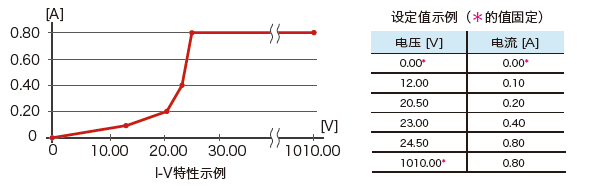

任意IV特性(ARB)模式

在任意IV特性(ARB)模式下,登记多个IV特性上任意点(电压与电流值组合)就可以设置任意的IV特性。任意点可登记3点~100点。在点和点之间直线补偿。Min电压值(0.00V)与电流值(0.00A)


Max速率20A/μs*

电流达到额定值为止的上升时间为20A/μs,支持增加电源评估重要性的高速过渡响应试验

*PLZ20005WH2的情况



转化速度技术参数


项目
PLZ1005WH2
PLZ2005WH2
PLZ4005WH2
PLZ12005WH2
PLZ20005WH2
动作模式CCCCCCCCCC
动作范围
0.001A/μs~1A/μs0.002A/μs~2A/μs0.004A/μs~4A/μs0.01A/μs~12A/μs0.02A/μs~20A/μs
分辨率0.00002A/μs0.00005A/μs0.0001A/μs0.0002A/μs0.0005A/μs
设置精度±(10%of set+20μs)±(10%of set+20μs)±(10%of set+20μs)±(10%of set+20μs)±(10%of set+20μs)


动作电压范围大,可支持到1000V

动作电压范围为10V~1000V

电流流动的Min电压为:1.5V

PLZ20005WH2动作区域



并联运行

可5台并联,功率可达100kW

并联运行时,连接并联电缆1根就可以

不同型号也能灵活的并联5台,实现大容量


PLZ20005WH2的并联连接数量和容量(Max电流和Max功率)


型号并联运行台数Max电流Max功率
PLZ20005WH22800A40kW
PLZ20005WH231200A60kW
PLZ20005WH241600A80kW
PLZ20005WH252000A100kW


通信接口为标准配备

标准配备LAN(LXI)/USB/RS232C(GPIB为选件)
