TOE9261-50微秒中断开关

产品型号：

生产厂商：: TOELLNER

分享：

产品特征

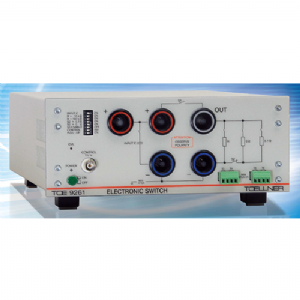

TOELLNER汽车电子高速微秒中断开关TOE9261-50, 电压:60V，电流50A。

特性
输入电压 Max 60V
输出电流 TOE 9261-50 Max 50A
爬升 / 下降时间: < 500ns
短路保护
负载环路放电功能（可开关）
对地或电源最大中断电流
可开关式输入电路缓冲
4个信号线开关
可由任意信号发生器控制 (TTL电平)

产品功能

机动车辆电气系统测试标准需要电源产生短暂的输出中断。TOELLNER汽车电子高速微秒中断开关TOE9261-50可以完成10微秒以内的中断。

可以控制任何60V以内，额定电流以内电源的输出中断。使用外部信号发生器，可使用开关S1控制电流中断。可使用内部开关S2，在中断期间对负载电路进行放电。另外，可选择对负载负极回路中断。

另提供4个信号线开关 ( S3-S6 )，可对任意方向电流进行进行精确开关和信号中断控制。以上控制于S1同步。TOE9261-50电压60V，电流:50A。

可完成的测试标准
*12 V vehicle electrics
1）BMW GS 95024-2-1
2）LV 124
3）Mercedes-Benz MBN 10615
4）Mercedes-Benz MBN LV 124-1
5）VW 80000-1

*48 V vehicle electrics
1）BMW GS 95026
2）LV 148
3）VDA 320

4）VW 82148

技术参数
Power switch	TOE 9261-50	TOE 9261-100
Input voltage	max. 60 V	max. 60 V
Output current	max. 50 A	max. 100 A
Peak switch-on current	max. 300 A	max. 300 A
Rise time / fall time
tr / tf @ 1 Ω / 100 Ω / 1 kΩ	< 0.5 µs / < 0.5 µs	< 0.5 µs / < 0.5 µs
Signal line switches
Input voltage	max. ± 60 V	max. ± 60 V
Output current	max. ± 2 A	max. ± 2 A
Rise time / fall time
tr / tf @ 1 Ω (V = 2 V)	< 2.5 µs / < 1.5 µs	< 2.5 µs / < 1.5 µs
tr / tf @ 1 kΩ	< 0.1 µs / < 6.5 µs	< 0.1 µs / < 6.5 µs
Control voltage (trigger)	TTL-level, max. ± 20 V	TTL-level, max. ± 20 V

基本参数
供电电压	90 – 264 V, 47 – 63 Hz
功耗	max. 35 VA
使用温度	0 °C to 40 °C
存储温度	-20 °C to 70 °C
参考温度	23 °C ± 1 °C
散热	Thermostatically-controlled fan
总体尺寸 (宽 x 高 x 深	224 x 103 x 348 mm
装柜尺寸 (宽 x 高 x 深)	224 x 88 x 325 mm
19" 机柜规格	½ 19“, 2 HU
重量	Approx. 4 kg
机壳	Metal

订购编号
微秒中断器
TOE 9261-50	60 V / 50 A
TOE 9261-100	60 V / 100 A

选件及附件
微秒中断器
TOE 9260/22	0.50 m cable with 1 safety socket, red
TOE 9260/23	0.50 m cable with 1 safety socket, blue
TOE 9260/24	1.20 m cable with 1 safety socket, red
TOE 9260/25	1.20 m cable with 1 safety socket, blue
TOE 9521	19“ adapter 2 HU, for single installation
TOE 9522	19“ adapter 2 HU, parallel installation set for 2 units
TOE 9260/100	Reference resistor unit 1 Ω, 100 Ω, 1k Ω
