集成电路测试环境

集成电路测试环境

产品型号:
ICE1 set
生产厂商:
Langer-EMV
分享:

产品特征

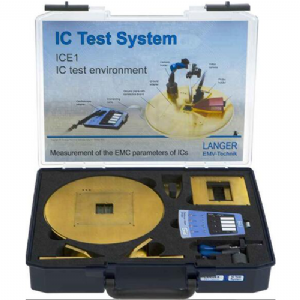

ICE1 set集成电路测试环境包含:
1xCB 0708, 连接板
1xCB Control, 连接板控制软件
1xCU 22
1xGND 25, 接地板
1xGNDA 01, 接地适配器
1xGNDA 02, 接地适配器
1xGNDA 03, 接地适配器
1xGNDA 04, 接地适配器
1xOA 4005, 示波器适配器
1xDM-CAM
1xSGA 30, 探头转接器
1xSGA 45, 探头转接器
1xTH 22, 探头架
1xPMK ARM 130
1xUSB-AB
1xNT FRI EU
1xICE1 acc
1xICE case, System case
1xICE1 m
ICE1 set集成电路测试环境详细介绍:

CB 0708型连接板

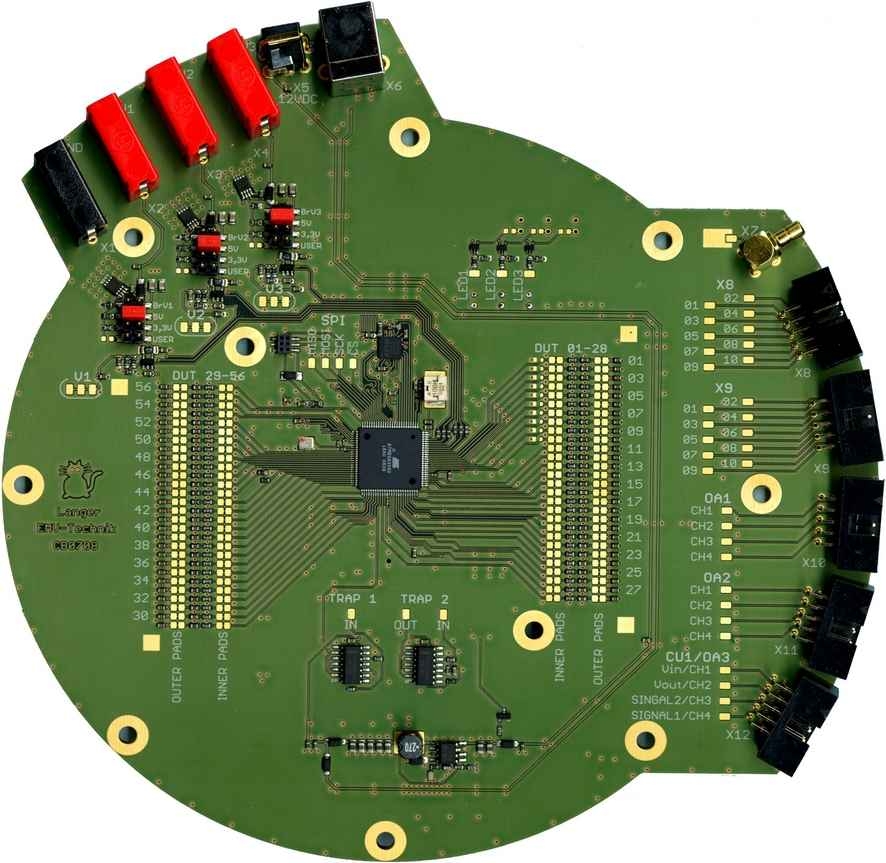

CB 0708型连接板控制并显示受测集成电路。该连接板嵌入GND 25型接地板,并且通过端口与受测集成电路相接。在连接板的边缘留有外部设备或信号的外接插口

CB Control 连接板控制软件

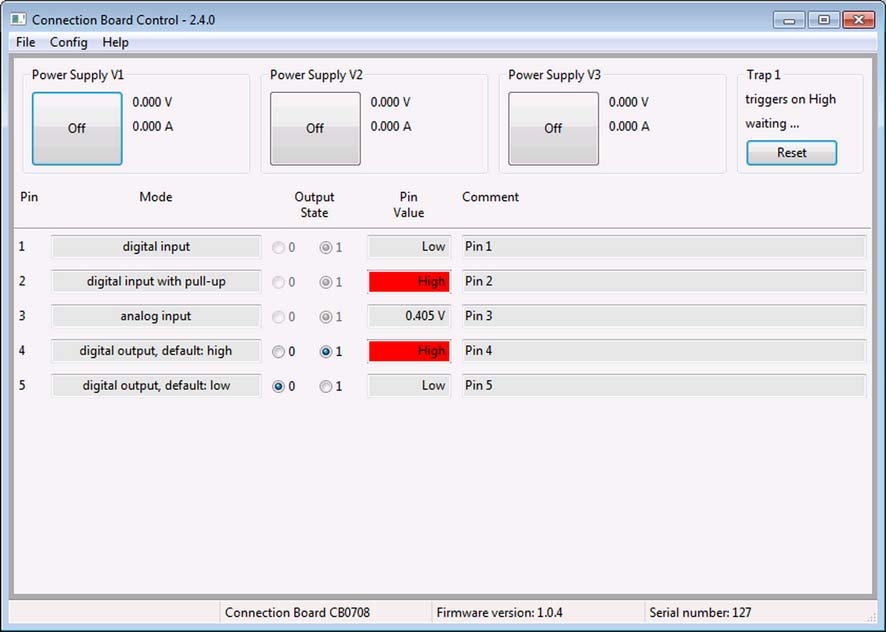

CB Control 连接板控制软件 连接板控制软件用于检测和控制受测集成电路。受测集成电路通过连接板与电脑相连。检测到的信号通过USB接口传到连接板控制软件,并显示在操作界面上。

GND 25 接地板
GND 25 接地板 对集成电路进行电磁兼容性检测时,GND25接地板可以确保样品的射频兼容性接触。它由表面镀金的钢材组成。其上的槽口(103x103)mm预留给接地适配器(GNDA 01-04)或横向电磁场单元(100x100)mm,供装夹使用。




产品功能

IC测试系统设计用于在特定辐射或传导干扰影响下测量电路(IC)的EMC性能,并用于传输测量。 测试IC在运行中经过测试。 ICE1测试环境生成测试IC的功能环境。 相应的测量任务由相应的探头组完成。这些套件不包括在供货范围内。

测试IC安装在测试PC板上。PC板通过连接到CB 0708连接板的连接器插入GND 25接地板。ICE1的其它组件包括:用于测试不同PC板的不同接地适配器,连接板控制软件,用于转换测量信号以便在示波器上可视化的示波器适配器。供货范围还包括用于设置IC测试站的其它设备。
