线性直流电源与开关直流电源的差异
发表时间:2020-04-24   浏览次数:1048次

线性稳压电源
▶通过变压器对交流电压进行升压或降压并进行绝缘
▶对交流电压进行整流滤波变成平滑的直流电源
▶线性稳压电路对输出电压进行控制以及进一步平滑

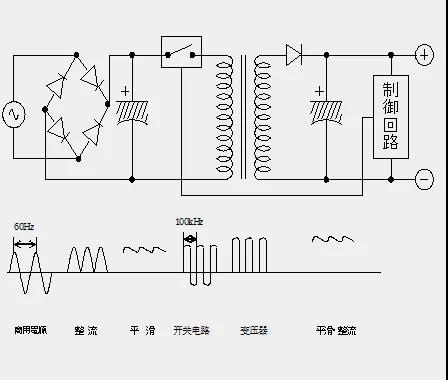

开关式电源
▶通过整流回路对交流电压进行整流滤波变为较平滑的直流电压
▶对整流后的直流电压进行高速切换
▶通过变压器进行绝缘并进行升压或降压

▶对变压器的输出进行整流滤波,并控制输出电压



线性电源和开关电源的差异,线性电源主要在纹波,安定度,过渡响应的指标上是远好于开关电源。另外由于线性电源工作原理的关系,其噪声小,对外的干扰小,更适用于工控以及模拟电路各类放大器的仿真测试领域。开关电源相较于线性电源,转换效率和体积是比较有优势。

菊水KIKUSUI开关与线性直流电源型号



菊水KIKUSUI PAN-A系列线性直流电源
拥有高性能,高可靠性的可变直流线性稳压电源,能广泛应用于从研究开发.质量管理,到生产现场等所有领域。

采用FET的预调节器和采用功率晶体管的串联调节器构成,因此兼备作为串联控制器特点的高品位的输出特性和作为扼流圈输入型相位控制特点的电源,具有高次谐波失真少的高效输入特性。

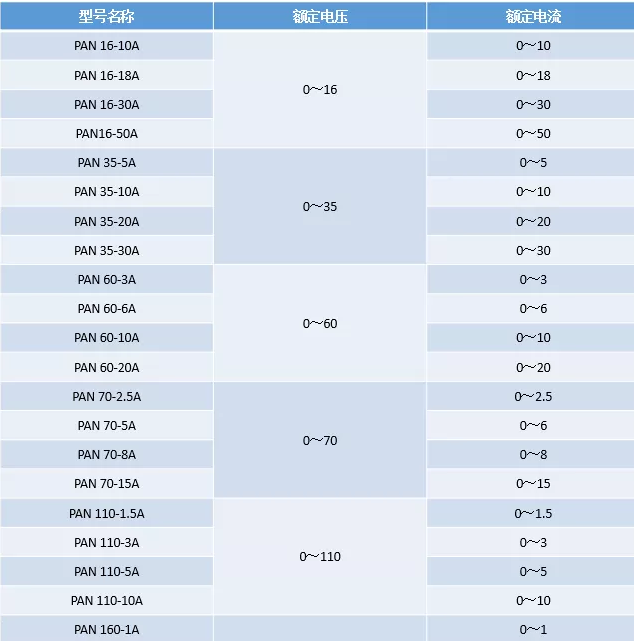

菊水KIKUSUI PAN-A型号
