Magna-Power 低压大电流程控直流电源测试方案
发表时间：2020-04-24   浏览次数：2345次

公司背景

美国 Magna-Power Electronics, Inc. 是由 Ira J.Pitel 博士创建于 1981 年，总部位于美国新泽西州的 佛来明顿（Flemington）市。公司成立初期专注于电力电子和电磁的技术开发研究工作。在客户高度密集 的和不断求变的快速研发周期需求下，具备了强大的电源样品开发，并且可以小规模的生产电磁性元器件 的能力。坚信精益求精的工作，增强了客户对高可靠质量电源产品的信心，同时开始大量的要求生产 产品。为了满足客户的需求，从 1991 年从研发型转变到生产型企业。

美国 Magna-Power Electronics 其卓越的优势在工程应用上创建直流电源处理产品，使用模块化的构 建功率控制模块。模块化的构建功率控制模块是可互换的,这样的系统能使每个客户的订购需求配置自主有 序。专注投资在库存和生产系统，精简精益的制造水平，使麦格纳电力电子公司成为提供大功率、成本竞争力的直流电源供应领域的领导品牌。

具有超过三十多年的成熟经验，Magna-Power Electronics 电源已磨砺出系列产品线提供坚实可馈的电 流功率转换器，便捷的用户使用和微处理器控制。Magna-Power Electronics 电源生产的系列电源能够在全 球的各国家实验室、研发测试、工业生产、控制领域及诸多大学院校等提供的电源环境中广泛使用。提供产品，提供解决方案。聆听客户需求，和客户一起解决了无数的问题。持续增长基于创新 的工程，精益的制造技术和专注的员工。为了保证产品的品质，所有的研发、测试、生产和制造都在 位于美国新泽西州的佛来明顿总部完成。
Magna-Power Electronics 目前在佛来明顿拥有超过 75000 平方英尺的生产基地，在全球超过 39 个国家和地区有产品销售，在美国本土有超过 40 人的销售代表，在英国、德国和中国有分公司。在过去的几年里平均每年有20-25%的业务增长，是全球大功率程控直流电源行业优秀的供应商。

行业业绩

美国 Magna-Power Electronics 其优秀的研发能力，在程控直流电源行业里创造了多项第一：
√ 行业内第一家可以提供低压 5V 输出大电流的公司；
√ 行业内第一家可以实现 2U 高度的产品功率达到 10kW；
√ 行业内第一家可以实现 1U 高度的产品功率达到 8kW；

√ 行业内第一家可以实现 8kW, 10000V 的电源产品高度仅为 2U；


生产能力
Magna-Power Electronics 公司利用垂直整合先进制造过程来完全控制产品质量、供货期、定制成本。 随着公司的业务增长，更多的操作流程被引进到公司。流程包括:
•产品研发测试和生产
•变压器、电感线圈和磁芯制造
•全金属板铸造，线束电缆，叠层母线制造
•粉末喷涂
•风冷和水冷散热器制造
•印刷电路板组件
•出厂组装、测试和老化
垂直整合制造能力促使 Magna-Power Electronics 公司能拥有一个宽范围的电子产品制造线，同时可以保持中低功率产品 2-4 周的供货期。这归功于外壳模具工程和生产制造团队具有很强的凝 聚力，以确保持续不断的过程改进和产品更新。


专注于低压大电流程控直流电源产品

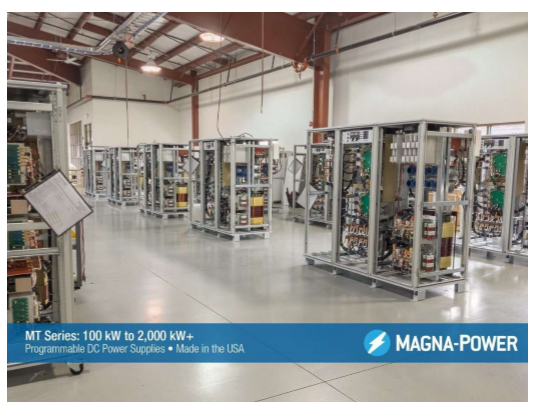

√ 在全球发货超过 3000 台大功率 MT 系列程控直流电源；
√ 给客户发货功率的产品达 3000kW，通过 12 台 250kW 的 MT 系列产品主从方式并联实现；

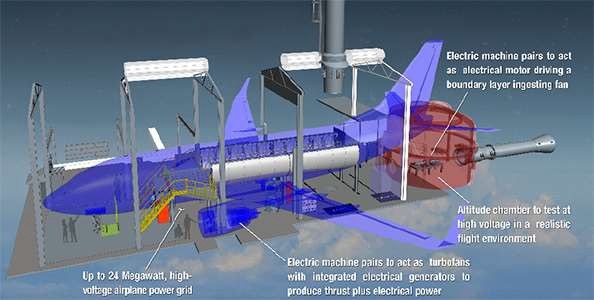

美国国家航空航天局（NASA）采购 1.5MW 直流电源系统
√ Magna-Power 依靠产品的稳定性与可靠性赢得了客户的信任；
√ 由 6 台每台功率为 250 千瓦大功率直流电源产品通过主从并联组成；
√ 高隔离输出（+ ISO）选项提供了灵活性，可以将系统分别配置为串联或串并联组合​

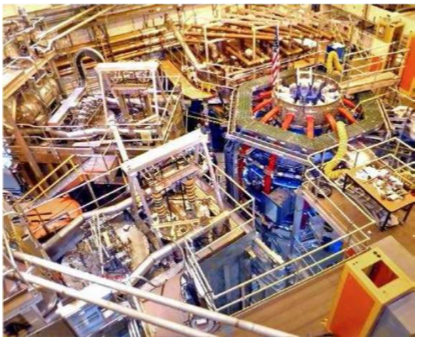

物质材料行业应用

√在全球物质材料科学研究领域有大量应用

√在超导线材，电磁控制，等离子体等行业应用广泛

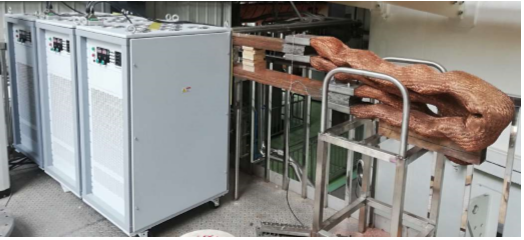

5V 13500A系统的案例

产品分类
程控直流电源：
功率范围从1.5KW~大于2000KW
电压范围覆盖低压5V，高压到10000V
电流范围从几百毫安到24000安培

产品优势特点：
√ 优异的电源调整率和负载调整率指标，超高的电压和电流编程精度
√ 易于维护，产品设计为多个独立完整的功率模组组合，发生故障后只需更换对应模组
√ 每个低压大电流的大功率直流电源既可以独立工作，也可以通过主从模式作为一个整体工作
√ 产品输出的隔离电压标配可达±4000V
√ 产品备件标准化，工厂常备备品可以快速发货
√ 自我诊断能力：过压，过流，过温，失相，保险故障等
√ 隔离模拟量控制和多种程控接口，符合标准 SCPI 语言控制，支持 LabVIEW™和 LabWindows 驱动， 以及 IVI Driver。全部系列产品驱动相同，更换设备规格后无需重新调整程序

例如：单台产品型号：TSD10-4000/380,输出能力：10V,4000A

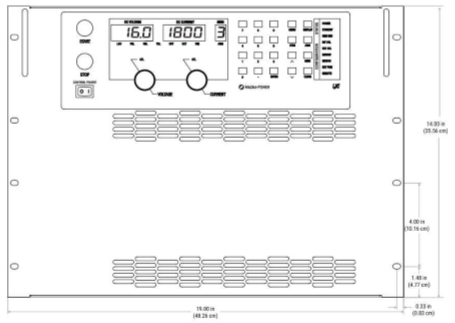

前面板介绍
后面板介绍

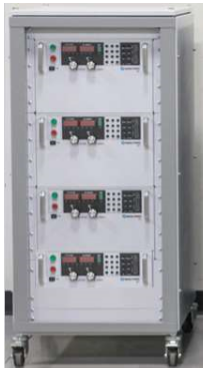

某客户需求的10V ,16000A的直流电源系统

系统结构：

√通过4台低压大电流标准产品，并联实现DC 10V,16000A的输出能力

√工厂可根据客户要求集成在36U的标准机柜中，机柜高度为188cm，配置脚轮和两个脚轮锁，方便移动和固定位置。并配置机柜风扇的配套电路。

系统优势特点：

√4台电源可以分别独立工作，也可以组成若干台主从模式并联或者串联输出

√系统的性能指标与单台产品的系统指标相同，并不会因为组成系统而影响性能

√标准配置Interlock联锁功能，用户可以外接急停开关远程瞬间关断输出，保证安全

√高级测试软件，用户可根据测试需要任意设置输出信号波形

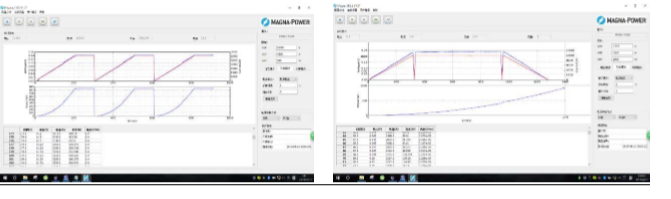

软件图例
