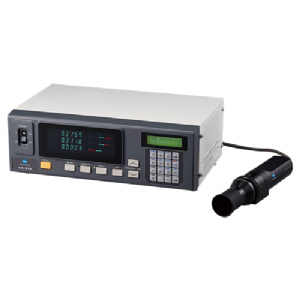

显示器色彩分析仪CA-310

显示器色彩分析仪CA-310

产品型号:
CA-310
生产厂商:
Konica Minolta
分享:

产品特征

为LED背光的LCD显示器的白平衡调整提供高精度测量,大大提高工作效率

产品功能

可以将由于LED发光辐射曲线偏移引起的测量误差减小到传统型号的1/3以下

即使同一批次的LED背光的发光辐射曲线,也会经常有所不同,在其波峰处约有10nm左右的偏移现象。如果使用传统的色彩分析仪来测量调整这种特性屏幕的白平衡,在xy色度上引起的误差可能要接近0.010左右。但如果使用CA-310,同样条件下的色度误差会减小到0.003左右,约为原来的1/3,大大提高了测量精度和稳定性。

LED背光辐射曲线偏移现象

LCD背光的测量误差

*
使用CA-310测量波峰不同的LED背光的显示器,进行用户校准后,偏移量不同的屏幕得到不同的测量误差(与真值间的差异)

即使在0.005cd/m2的极端低亮度下,也能保证高速测量

降低信噪技术的运用,使得即使在0.005cd/m2的低亮度下,也能做到4次/秒的测量速度。这对于追求100,000:1高对比度(高对比度显示带来的直接效果是更真实、清晰的画面)的生产厂家而言非常有吸引力。另外,当亮度大于2cd/m2的时候,测量速度甚至可以达到20次/秒。

*
最高亮度为500cd/m2

探头类型表

此表包含了各类显示设备的大多数常见的发光方式。

*一些特定发光方式的显示器是无法测量的,您可以联系最近的柯尼卡美能达代表处了解详细情况。
比如,下列显示设备是无法使用此型号仪器进行测量的:

  • 使用PWM等来控制亮度的显示器
  • 背光为间歇性发光的显示器
  • 每帧均为黑的显示器
推存
可测,但建议使用标记为 的探头
不可测
CA-310 探头
LED 通用测量探头LED 闪烁度测量探头
Ø27 探头
CA-PU32(2m)
CA-PU35(5m)
Ø10 探头
CA-PSU32(2m)
CA-PSU35(5m)
Ø27 探头
CA-P32(2m)
CA-P35(5m)
Ø10 探头
CA-PS32(2m)
CA-PS35(5m)
不同的显示类型
透射式/半透射式 LCD有源驱动**
无源驱动
背投设备LCD有源驱动**
无源驱动
DLP
CRT
OLED有源驱动
无源驱动
PDP
FED

(LED 闪烁测量头及小LCD闪烁测量头不适用于测量CRT系列。 )
