PCR-WE/WE2交直流电源在航空器电子元器件测试的应用

随着航空器的电动化发展，测试也日趋复杂化，需要根据国际标准进行认证测试。
需要解决的问题：
1）实施搭载电子元器件的复杂的认证测试需要有庞大资源
2）测试需要根据机体的不同进行变更和修订，单纯的掌握测试条件就非常困难
3）测试步骤复杂，担心是否存在认识偏差
菊水/KIKUSUI PCR-WE/WE2交/直流电源具有以下特点：
*体积小：6U尺寸具备6kVA（PCR6000WE2)
*大容量：单一机柜即可实现36kVA
*具有电力回收功能
*并联运行：max 144kVA,支持不同型号并联运行
*通讯I/F：LAN,USB,RS232标准配件。GPIB（选购件）
*各种电源模拟
*通过变频式实现低纹波噪音
*序列功能
*ECO功能（省电功能）
*直流输出：额定功率的100%
*输出频率：1Hz-5kHz
*输出电压：AC 0-310Vrms，DC 0-438V

型号规格
1）PCR1000WE
单相 1kVA，AC 0 到 310Vrms，1Hz 到 5kHz，DC 0 到±438V
2）PCR2000WE
单相 2kVA，AC 0 到 310Vrms，1Hz 到 5kHz，DC 0 到 ±438V
3）PCR3000WE2
单相 3kVA，单相 3线 2kVA，三相 3kVA，AC 0 到 310Vrms，1Hz 到 5kHz，DC 0 到 ±438V
4）PCR6000WE2
单相 6kVA / 单相 3线 4kVAv三相 6kVA，AC 0 到 310Vrms，1Hz 到 5kHz，DC 0 到 ±438V
5）PCR12000WE2
单相 12kVA / 单相 3线 8kVA / 三相 12kVA，AC 0 到 310Vrms，1Hz 到 5kHz，DC 0 到 ±438V
6）PCR18000WE2
单相 18kVA / 单相 3线 12kVA / 三相 18kVA，AC 0 到 310Vrms，1Hz 到 5kHz，DC 0 到 ±438V
7）PCR24000WE2
单相 24kVA / 单相 3线 16kVA / 三相 24kVA，AC 0 到 310Vrms，1Hz 到 5kHz，DC 0 到 ±438V
8）PCR30000WE2
单相 30kVA / 单相 3线 20kVA / 三相 30kVA，AC 0 到 310Vrms，1Hz 到 5kHz，DC 0 到 ±438V
9）PCR36000WE2
单相 36kVA / 单相 3线 24kVA / 三相 36kVA，AC 0 到 310Vrms，1Hz 到 5kHz，DC 0 到 ±438V

解决测试实验的关键：
1）只需将 PCR-WE/WE2交/直流电源电源装置与软件组合，便可测试航空器搭载电子元器件

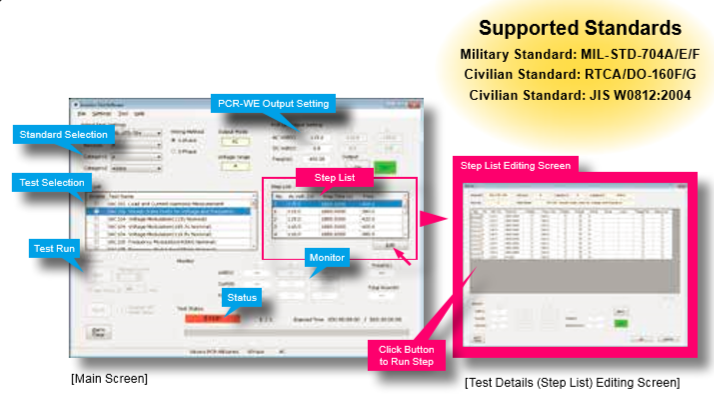

2）菊水/KIKUSUI“航空电子设备测试用软件”能满足军用标准“MIL-STD-704”和民用标准“DO-160 Section 16”等主要电源输入标准，只需查看画面进行选择，即可执行测试。

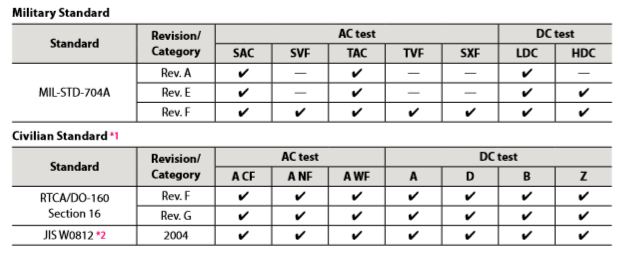

主要测试标准都存储于程序库中，只需从画面上选择，便可轻松执行测试。
